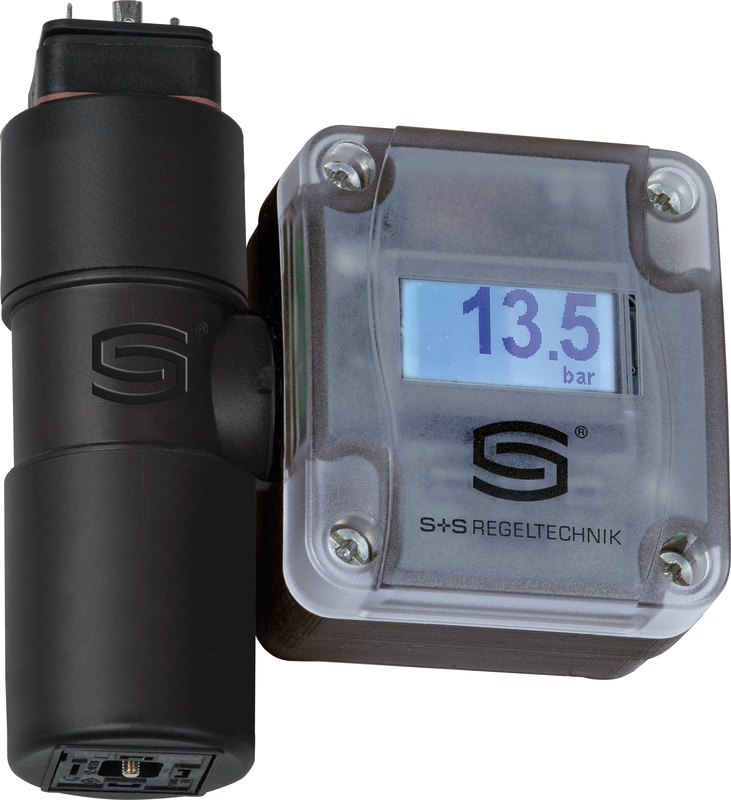

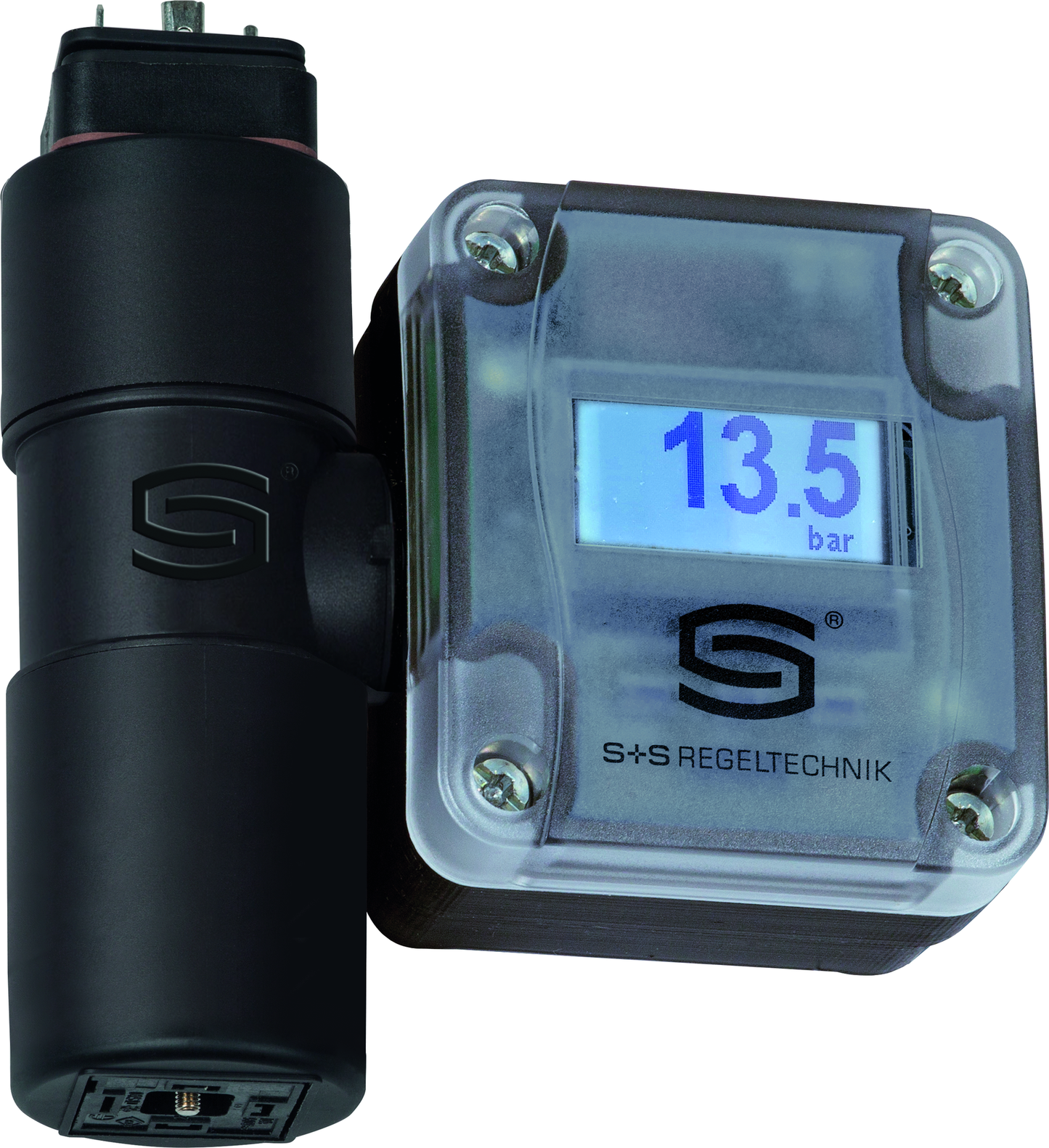

Modulo di visualizzazione per trasmettitori di pressione LCD-SHD-U

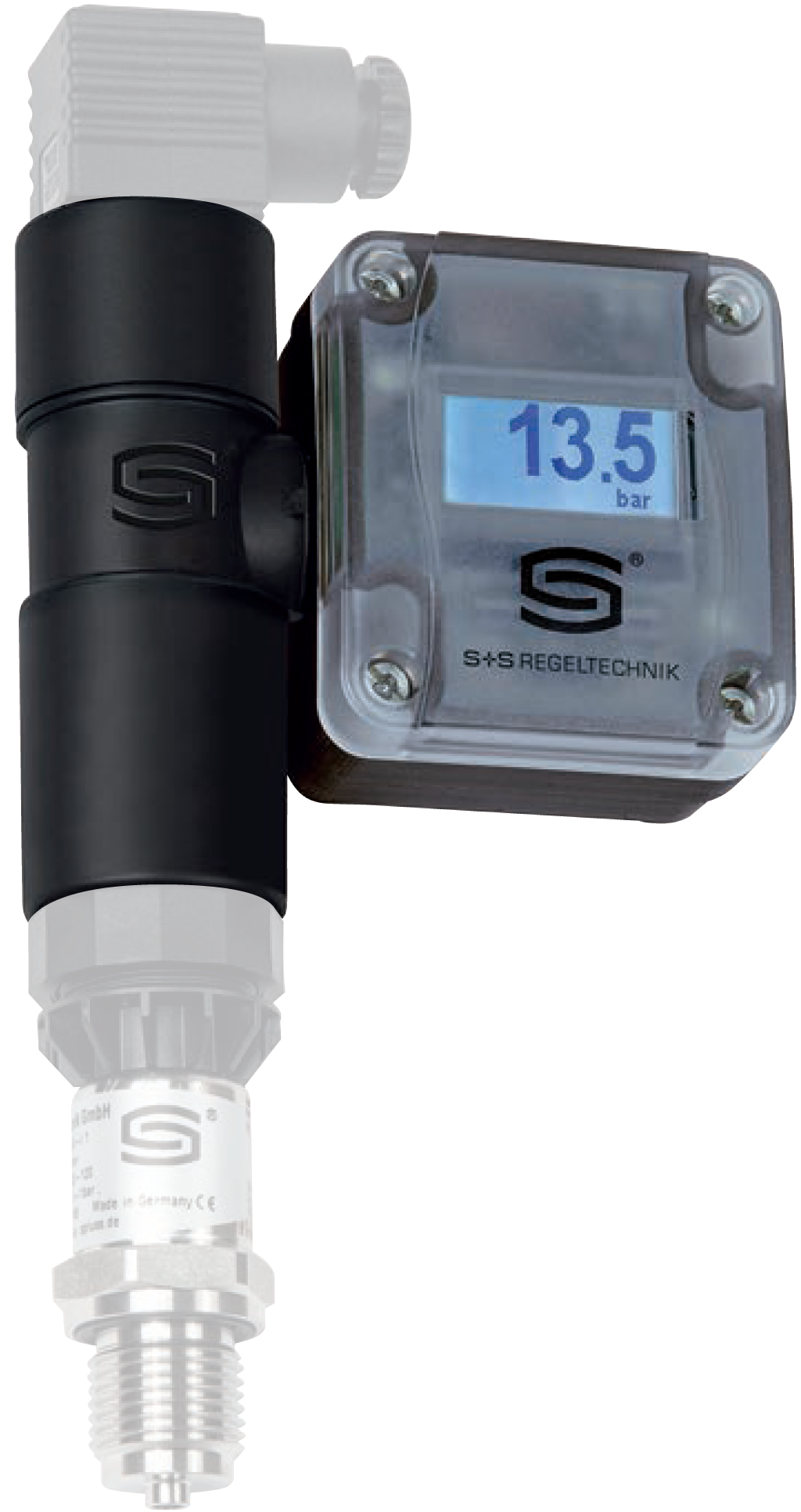

Il modulo di visualizzazione LCD-SHD è stato sviluppato appositamente per il nostro PREMASGARD. SHD/ SHD-SD/ SHD 692 per poter leggere il valore misurato direttamente sul punto di misura. Il modulo di visualizzazione è un dispositivo di visualizzazione configurabile per trasmettitori di pressione con segnale standard 4...20 mA o 0-10 V e connettore a spina tipo DIN EN 175301-803-A. Per i trasmettitori di pressione con segnale standard 0-10 V, il segnale per il protocollo ModBus può essere reso disponibile come variante tramite RS485.

Il modulo di visualizzazione può essere ruotato e inclinato meccanicamente e il contenuto del display può essere ruotato in passi di 90° tramite il menu. Nella versione 0-10 V e Modbus è possibile accendere una retroilluminazione. Oltre a visualizzare la pressione attualmente calcolata, è possibile visualizzare anche la tensione misurata sul trasmettitore di pressione o il valore di pressione misurato più basso o più alto (min/max) delle ultime 24 ore.

Le impostazioni relative a scala, unità di misura (bar, kPa, psi, inWC, atm, mWC), valori minimi/massimi, numero di valori per la media, modalità di visualizzazione, allineamento, retroilluminazione, contrasto e parametrizzazione ModBus vengono effettuate comodamente tramite micropulsanti all'interno dell'alloggiamento e sono protette dall'accesso non autorizzato.

Con un segnale di uscita di 4...20 mA, il modulo display LCD-SHD è alimentato esclusivamente dalla corrente di misura del trasmettitore di pressione. Non è necessaria alcuna tensione ausiliaria aggiuntiva.
