Sensori di temperatura a resistenza
Termistore PTC (PTC: Coefficiente di temperatura positivo):
Questi sensori, come i Pt100 o i Pt1000, aumentano la loro resistenza all'aumentare della temperatura e offrono un'elevata precisione e stabilità. Uno dei principali vantaggi di questi sensori è che la curva caratteristica è lineare e sono uniformemente standardizzati. Ad esempio, la resistenza di un sensore PT1000 a 0°C è sempre di 1000 Ohm.
Con S+S Regeltechnik vi offriamo i seguenti PTC (termistori) a seconda del sensore di temperatura:
- Sensori Pt100: Pt100 classe A, Pt100 classe B, Pt100 1/3 classe B, Pt100 1/10 classe B
- Sensori Pt1000: Pt1000 classe A, PT1000 1/3 DIN classe A, PT1000 1/10DIN classe A, Pt1000 classe B
- Sensori Ni: Ni1000 1/2 DIN Classe B, NI1000 Classe B
- Sensori NI1000TK5000

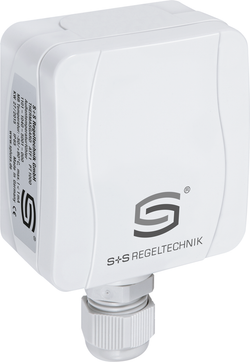

- LM235Z
- Sensori KTY: KTY81-210, KTY81-110, KTY11-6
Poiché attribuiamo grande importanza alla soddisfazione dei clienti, possiamo naturalmente installare anche sensori non presenti nell'elenco. A tale scopo, è sufficiente inviarci un Richiesta.
Termistori (NTC: coefficiente di temperatura negativo):
I termistori riducono la loro resistenza all'aumentare della temperatura e sono costituiti da ossidi metallici o semiconduttori.
S+S Regeltechnik ha i seguenti NTC (termistori) nella sua gamma:

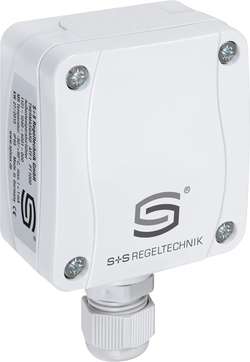

- NTC1.8K
- NTC2.2K
- NTC10K
- NTC10K Precon
- Curva caratteristica NTC10K Carell
- NTC20K
Poiché attribuiamo grande importanza alla soddisfazione dei clienti, possiamo naturalmente installare anche sensori non presenti nell'elenco. A tale scopo, è sufficiente inviarci un Richiesta.
In pratica, più alta/migliore è la classe, più preciso è il sensore. Questa precisione è classificata nelle classi DIN. L'immagine mostra le diverse tolleranze dei vari tipi di sensori. S+S offre questo nel Area download alla voce "Informazioni utili" per il download. Nel PDF troverete anche la tabella delle resistenze per ciascun sensore.
Termocoppie
Le termocoppie sono costituite da due metalli diversi che generano una bassa tensione elettrica in presenza di una differenza di temperatura. Sono ideali per l'uso a temperature elevate e offrono un comportamento di risposta rapido.
Criteri di selezione dei sensori di temperatura
1. progettazione del sensore di temperatura
La progettazione del sensore dipende dal tipo di misura e dal campo di applicazione:
- Sensore di inserimentoPer la misurazione della temperatura al cuore di liquidi o solidi.
- Sensore a vitePer la misurazione in mezzi liquidi o gassosi, ad esempio nella tecnologia di riscaldamento.
- Sensore a cavoUtilizzo flessibile per un'ampia gamma di applicazioni.
- Sensore di superficiePer misurare la temperatura delle superfici.
- Sensore di contatto del tuboPer la misurazione indiretta della temperatura dei tubi.
S+S Regeltechnik vi offre 4 su 5 di questi tipi di sensori: Sensori a vite, sensori a cavo, sensori di superficie e sensori a contatto con il tubo.
2. Tipo di sensore
A seconda dei requisiti, si possono utilizzare diversi tipi di sensori:
- Pt100/Pt1000Misura precisa, ideale per le applicazioni industriali.
- NTCEconomico e di rapida risposta, adatto, tra l'altro, agli elettrodomestici.
- TermocoppiePer temperature elevate e tempi di reazione rapidi.
La figura mostra le curve caratteristiche di diversi sensori a scopo illustrativo. In questo caso, il grafico di sinistra mostra la curva caratteristica di un sensore PT100 e PT1000. Il grafico a destra mostra i sensori NI1000 e NI1000 TK5000.
3. cavo del sensore (cavo del sensore di temperatura)
Anche in questo caso esistono diversi tipi di cavo che vengono utilizzati a seconda dei requisiti. Questi si differenziano principalmente per il materiale del cavo e per la temperatura minima/massima corrispondente:
- PVCLiYY 2x0,25mm²: -35...+105°C/ -31...+221°F
- SiliconeSiHF 2x0,25mm²: -50...+180°C/ -58...+356°F
- PTFE2x1,0 mm²: -50...+250°C/ -58...+482°F
- Fibra di vetro2x0,25mm²: -50...+350°C/ -58...+662°F
4. mezzo di misura e campo di temperatura
Tenere conto del mezzo in cui deve avvenire la misurazione (aria, liquido, gas) e dell'intervallo di temperatura richiesto:
- Aria: sensore di temperatura ambiente ed esterna.
- Liquido: sensori a vite e a immersione.
- Temperature elevate: termocoppie.
5. collegamento meccanico
Assicurarsi che il sensore possa essere integrato meccanicamente in modo corretto nel processo. Selezionare la dimensione della filettatura, la lunghezza e il diametro del manicotto appropriati.
6. condizioni ambientali (classe di protezione IP)
Tenere conto delle condizioni ambientali, quali pressione, umidità, polvere e influenze chimiche. Scegliere materiali e classi di protezione adeguati (ad esempio, classi di protezione IP).
Quali sono le applicazioni dei sensori di temperatura passivi?
I sensori di temperatura passivi sono versatili e vengono utilizzati in una varietà di settori e applicazioni per garantire misure di temperatura accurate. Alcuni degli esempi che seguono rappresentano i principali settori in cui i nostri clienti utilizzano i nostri sensori. Non si tratta in alcun modo di tutte le applicazioni e le aree di utilizzo dei sensori di temperatura.
