CuRA – Customized Register Assignment

Definizione flessibile, personalizzata e specifica per progetto dei registri Modbus

Nell'automazione degli edifici non conta solo la precisione, ma anche l'efficienza.
Chi lavora quotidianamente con sistemi GLT, controller DDC o progetti di integrazione lo sa bene: le tabelle dei registri standardizzate sono importanti, ma non sempre ottimali.

Con CuRA (Customized Register Assignment) abbiamo sviluppato una funzione che, in questa forma, è disponibile solo presso S+S: la definizione personalizzata e specifica per progetto dei registri Modbus per ogni singolo punto dati – flessibile, specifica per progetto e completamente compatibile con le architetture di sistema esistenti.

Non è un semplice “nice to have”.
CuRA è il risultato del nostro costante lavoro di sviluppo – dalla pratica per la pratica.

Torna al blog

Perché abbiamo sviluppato CuRA

In innumerevoli conversazioni con integratori di sistemi, progettisti e gestori di BMS, sentiamo ripetere sempre questo concetto:

"Il dispositivo si adatta, ma la struttura del registro no".

Le tabelle Modbus standardizzate sono utili. Ma i progetti non sono sempre standardizzati. Esistono logiche di indirizzo fisse, soprattutto negli edifici esistenti o nei grandi sistemi BMS:

  • Intervalli 3xxxx e 4xxxx definiti
  • Piani di registro storicamente cresciuti
  • Specifiche dei produttori internazionali di BMS
  • Standard di integrazione interna degli sviluppatori di grandi progetti

E ogni volta questo ha significato finora:

  • Mappatura elaborata
  • Documentazione aggiuntiva
  • Personalizzazione del BMS
  • Tempo perso durante la messa in servizio

Come dipartimento di sviluppo di S+S, ci siamo chiesti:

Perché il progetto deve adattarsi al dispositivo e non viceversa?

CuRA è stata creata proprio a partire da questa prospettiva del cliente.

  • Cosa significa CuRA in termini concreti?

    Gli indirizzi dei registri sono definiti in modo permanente nelle strutture Modbus classiche. Ciò significa che

    • Ogni temperatura ha un indirizzo predefinito
    • Ogni setpoint è saldamente ancorato
    • Ogni fase del ventilatore segue la struttura standard

    Questo funziona, purché il sistema di livello superiore sia strutturato esattamente nello stesso modo. In pratica, però, le cose sono spesso diverse:

    • Strutture BMS esistenti con piani di registro a crescita storica
    • Specifiche di integrazione standardizzate dai principali produttori di sistemi di gestione degli edifici
    • Specifiche di progetto con intervalli di indirizzi fissi
    • Situazioni di retrofit in cui è necessario mantenere le strutture esistenti

    È proprio qui che entra in gioco CuRA.

  • Cosa rende unico il CuRA

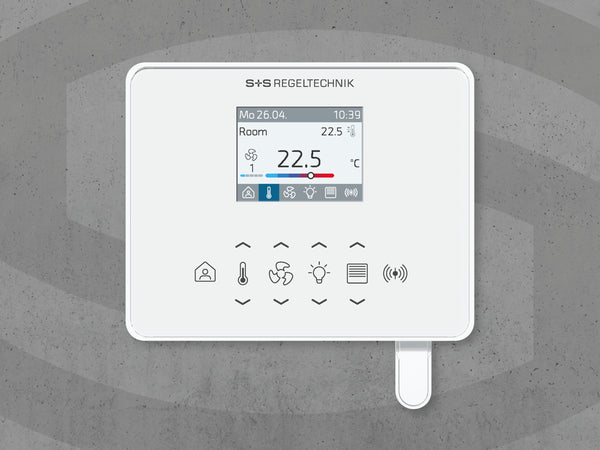

    Con CuRA, i registri Modbus di un'unità di misura Rymaskon® individualmente. Ogni punto di dati rilevante può essere assegnato in modo flessibile a un'area di registro desiderata.

    Esempi:

    • Temperatura ambiente → Indirizzo di mantenimento liberamente definibile
    • Setpoint → regolabile individualmente
    • Stadio ventilatore → può essere integrato su base specifica del progetto
    • Stato di presenza → personalizzabile in base alla struttura BMS esistente
    • Valori di CO2, VOC o umidità → strutturalmente identici ai sensori esistenti

    Ciò significa che il dispositivo non è solo integrato, ma si adatta completamente al progetto.

Perché è così prezioso?

  1. Risparmio di tempo durante la messa in servizio
    - Non è necessario alcuno o pochi adattamenti della struttura del BMS.
    - Nessuna tabella di mappatura aggiuntiva.
    - Non ci sono gateway o deviazioni complicate.
    - Riduzione del numero di interrogazioni: Disposizione dei registri importanti uno accanto all'altro (1, 2, 3, 4 invece di 100, 400, 800, 1200) > una sola interrogazione invece di quattro.

    Questo riduce significativamente lo sforzo di pianificazione e i tempi di messa in servizio.

  2. Ideale per progetti di retrofit
    Negli edifici esistenti, la struttura del registro spesso non è negoziabile.
    Con CuRA, i nuovi RymaskonI dispositivi ® possono essere integrati in modo preciso nelle strutture esistenti, senza conversione del sistema.

  3. Struttura di progetto standardizzata
    Soprattutto per i progetti più grandi o per le installazioni in serie (ad esempio hotel, complessi di uffici, complessi residenziali), CuRA garantisce che:
    - Logica di indirizzo standardizzata
    - Documentazione chiara
    - Modelli GLT riutilizzabili

  4. Massima libertà di integrazione
    CuRA trasforma un dispositivo standardizzato in una soluzione specifica per il progetto, senza alcuna personalizzazione.

Contenuti

Il contesto tecnico di CuRA Esempio pratico CuRA CuRA + W-Modbus - Massima flessibilità

Background tecnico

Il nostro Rymaskon® supportano 1000 dispositivi:

  • Modbus RTU (RS-485)
  • W-Modbus (Senza fili)
  • Ampi registri di dati e configurazione
  • Registri di mantenimento, ingresso e bobina
  • Funzioni di lettura e scrittura tramite GLT

I dispositivi hanno una tabella di registro strutturata che definisce tutti i punti dati disponibili. Con CuRA, questa struttura standard può essere personalizzata per progetti specifici, senza modificare la logica interna del dispositivo.
La funzione è ancorata come caratteristica centrale nella descrizione del prodotto.

Esempio dalla pratica

Un integratore di sistema lavora con un BMS che specifica la seguente struttura:

  • Intervallo 30000 → Valori effettivi
  • Intervallo 31000 → Setpoint
  • Intervallo 32000 → Messaggi di stato

Per impostazione predefinita, i dispositivi Modbus sono spesso in una gamma mista.

Senza la nostra funzione, ciò significa che:

  • Personalizzazione del BMS
  • Programmazione speciale
  • Aumento dei tempi di messa in servizio

Con CuRA, possiamo facilmente personalizzare le aree in base alle nostre esigenze:

  • Valore effettivo della temperatura → 30001
  • Valore nominale → 31001
  • Stato del ventilatore → 32001

Risultato:
✔ Nessuna personalizzazione del BMS
✔ Messa in servizio più rapida
✔ Riduzione dello sforzo di documentazione
✔ Scadenze del progetto rispettate

CuRA + W-Modbus - Massima flessibilità

CuRA è particolarmente interessante in combinazione con il nostro W-Modbus-Sistema. Perché:

  • La rete radio rimane standardizzata
  • Il gateway gestisce la comunicazione e l'integrazione del sistema
  • La struttura del registro rimane completamente personalizzabile

In particolare con le reti ibride (RTU + W-Modbus), risulta evidente l'importanza di un'architettura di sistema ben studiata per garantire la massima flessibilità.

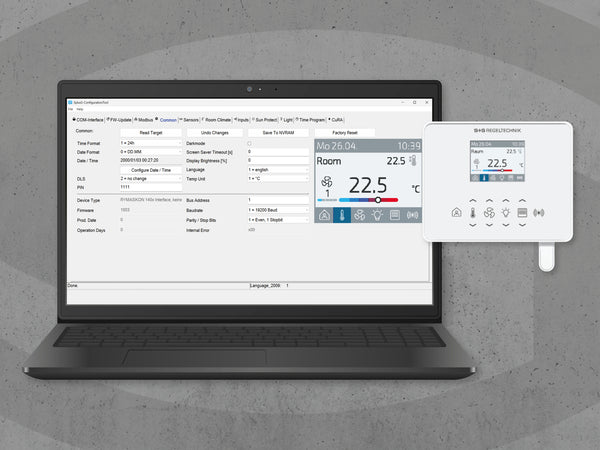

Come si configura CuRA?

La configurazione può essere effettuata tramite:

  • Software di configurazione (S+S Configuration Tool)
  • Registro Modbus
  • Parametrizzazione specifica del progetto

Importante:
La personalizzazione del registro è strutturata e documentata, per un passaggio pulito a progettisti e integratori.

Conclusione: perché CuRA è tipicamente S+S

CuRA è l'acronimo di:

✔ Massima libertà di integrazione
✔ Riduzione dei tempi di esecuzione dei progetti
✔ Perfetta personalizzazione GLT
✔ Integrazione pulita del retrofit
✔ Architettura di sistema professionale

Con CuRA, trasformiamo un dispositivo Modbus standardizzato in una soluzione personalizzata, senza bisogno di sviluppi speciali.

E quindi esemplare per la nostra richiesta:

Non sviluppiamo prodotti che funzionano e basta.
Sviluppiamo soluzioni che semplificano i progetti.

Ed è proprio per questo che gli integratori di sistema, i progettisti e i produttori di BMS si sono affidati a S+S Regeltechnik.
