Pozzetti termici

I nostri pozzetti sono l'accessorio ideale per i sensori di temperatura utilizzati in liquidi, gas o tubi. Proteggono il sensore da influenze meccaniche, facilitano la manutenzione e consentono una rapida sostituzione senza interrompere il processo.
Disponibili in varie lunghezze, diametri e materiali (ad es. acciaio inox, ottone), si adattano in modo ottimale ai nostri sensori di temperatura, sia per i sistemi HVAC che per i processi industriali o per applicazioni speciali. Le connessioni filettate, le varianti a saldare e le versioni a flangia offrono la massima flessibilità durante l'installazione.

I pozzetti termometrici di alta qualità assicurano una misurazione della temperatura di lunga durata, affidabile e di facile manutenzione.

Guida e informazioni utili sui pozzetto termometrico
104 prodotti
  • Pozzetti TH-MS/VA TH-MS 50MM

    Pozzetti TH-MS/VA TH-MS 50MM

    7100-0011-0010-001

    10,27 €

    IVA inclusa 12,17 €

  • Pozzetti termici THE-MS 50MM

    Pozzetti termici THE-MS 50MM

    7100-0011-6010-002

    11,54 €

    IVA inclusa 13,63 €

  • Pozzetti termici THE-MS-G 50MM
    Nuovo

    Pozzetti termici THE-MS-G 50MM

    7100-0017-6010-002

    11,54 €

    IVA inclusa 13,63 €

  • Pozzetti TH-MS/VA TH-MS 100MM

    Pozzetti TH-MS/VA TH-MS 100MM

    7100-0011-0020-001

    11,71 €

    IVA inclusa 13,80 €

  • Pozzetti TH-MS/VA TH-MS 150MM

    Pozzetti TH-MS/VA TH-MS 150MM

    7100-0011-0030-001

    12,36 €

    IVA inclusa 14,64 €

  • Pozzetti termici THE-MS 100MM

    Pozzetti termici THE-MS 100MM

    7100-0011-6020-002

    12,47 €

    IVA inclusa 14,75 €

  • Pozzetti termici THE-MS-G 100MM
    Nuovo

    Pozzetti termici THE-MS-G 100MM

    7100-0017-6020-002

    12,47 €

    IVA inclusa 14,75 €

  • Pozzetti TH-MS/VA TH-MS 200MM

    Pozzetti TH-MS/VA TH-MS 200MM

    7100-0011-0040-001

    12,76 €

    IVA inclusa 15,04 €

  • Pozzetti termici THE-MS 150MM

    Pozzetti termici THE-MS 150MM

    7100-0011-6030-002

    12,93 €

    IVA inclusa 15,21 €

  • Pozzetti termici THE-MS-G 150MM
    Nuovo

    Pozzetti termici THE-MS-G 150MM

    7100-0017-6030-002

    12,93 €

    IVA inclusa 15,21 €

  • Pozzetti TH08-MS-G 50MM
    Nuovo

    Pozzetti TH08-MS-G 50MM

    7100-0017-0010-132

    13,82 €

    IVA inclusa 16,29 €

  • Pozzetti termici THE-MS 200MM

    Pozzetti termici THE-MS 200MM

    7100-0011-6040-002

    13,84 €

    IVA inclusa 16,31 €

  • Pozzetti termici THE-MS-G 200MM
    Nuovo

    Pozzetti termici THE-MS-G 200MM

    7100-0017-6040-002

    13,84 €

    IVA inclusa 16,31 €

  • Pozzetti termici TH08-MS-G 100MM
    Nuovo

    Pozzetti termici TH08-MS-G 100MM

    7100-0017-0020-132

    14,46 €

    IVA inclusa 17,12 €

Pozzetti termici per HVAC, automazione degli edifici e processi industriali

Spiegato brevemente:

Un pozzetto termometrico è più di un semplice "Accessori". È l'interfaccia cruciale tra il mezzo e il sensore.
Protegge i sensori di temperatura dalla pressione, dal flusso, dalla corrosione e dalle sollecitazioni meccaniche e allo stesso tempo consente la manutenzione o la sostituzione senza interrompere il processo.

Nell'automazione degli edifici, nell'impiantistica e nelle applicazioni industriali, è quindi lo standard per la misurazione della temperatura affidabile, duratura e di facile manutenzione.

Aree di applicazione tipiche:

  • Circuiti di riscaldamento e raffreddamento
  • Sistemi idraulici
  • Teleriscaldamento / teleraffreddamento
  • Condotte pressurizzate
  • Impianti industriali con fluidi liquidi o gassosi

Contenuto

Modelli tipici di pozzetti termometrici Scelta del materiale per i pozzetti: ottone o acciaio inox? Dimensionamento dei pozzetti termici Sezione di miscelazione: misurazione della temperatura dopo la fusione idraulica

Perché un manicotto a immersione ha senso dal punto di vista tecnico?

Nelle applicazioni in pressione o con carico di flusso, il pozzetto si fa carico del carico meccanico e chimico del processo - il sensore di temperatura misura protetto all'interno.
Questo ha un'influenza diretta:

  • l'affidabilità a lungo termine del punto di misura
  • Stabilità sotto l'influenza del flusso
  • la sicurezza della pressione e della tenuta
  • facilità di manutenzione durante il funzionamento

Il pozzetto è collegato in modo permanente al processo (ad esempio, tramite una filettatura, un raccordo a saldare o una flangia). Il sensore viene inserito nel manicotto e accoppiato termicamente, senza contatto diretto con il fluido. Un pozzetto progettato correttamente non solo migliora la durata di vita, ma anche la qualità di controllo dell'intero sistema.

Progetti tipici

A seconda dell'applicazione, vengono utilizzate diverse varianti:

Manicotti ad immersione filettati

  • Utilizzato frequentemente nei sistemi HVAC
  • Montaggio semplice
  • Ideale per i circuiti di riscaldamento e raffreddamento

Manicotti a immersione saldati

  • Soluzione sigillata in modo permanente
  • per requisiti di pressione più elevati
  • applicazioni industriali

Manicotti a immersione con flangia

  • per diametri nominali maggiori
  • per pressioni di processo più elevate
  • Manutenzione possibile senza aprire il processo

Scelta del materiale: Ottone o acciaio inox?

Le applicazioni HVAC utilizzano spesso nichelato Vengono utilizzati manicotti ad immersione in ottone.

Stai facendo un'offerta:

  • Buona conducibilità termica
  • Elaborazione semplice
  • Soluzione economica per applicazioni standard

Per requisiti più elevati, in particolare per:

  • temperature più elevate
  • supporti chimicamente esigenti
  • Aumento del carico di corrosione

è raccomandato Acciaio inox (ad esempio, 1.4571 / AISI 316Ti).

Acciaio inox-Maniche a immersione:

  • Maggiore resistenza meccanica
  • Migliore resistenza alla corrosione
  • Maggiori velocità di flusso ammissibili

La scelta del materiale non è quindi solo una decisione di prezzo, ma una questione di pressione, temperatura, mezzo e carico meccanico.

Dimensionamento: lunghezza, diametro e situazione di installazione

Un pozzetto non correttamente dimensionato può causare una misurazione lenta o addirittura problemi meccanici.
Parametri importanti:

  • Lunghezza di installazione (deve sporgere sufficientemente nell'area di flusso)
  • Diametro interno corrispondente al sensore
  • Spessore della parete per applicazioni in pressione
  • Velocità del flusso nel tubo

Regola empirica della pratica:
Il punto di misurazione deve essere situato in un'area con un buon flusso, non in zone marginali con flusso ridotto.

Velocità di avvicinamento e carico meccanico

Un pozzetto è immerso nel fluido ed è costantemente soggetto a un flusso. A seconda della velocità del flusso, si generano forze che portano a:

  • Vibrazioni
  • Fatica del materiale
  • fallimento prematuro
  • o addirittura danni irreparabili

può condurre.
La velocità di flusso ammessa è particolarmente importante per le tubazioni del teleriscaldamento, i circuiti di pompaggio, le applicazioni industriali, le temperature e le pressioni più elevate.

Perché la lunghezza dell'installazione gioca un ruolo importante

Più il pozzetto sporge nell'area di flusso, maggiore è il carico meccanico. La velocità di flusso massima consentita dipende quindi direttamente da:

  • Lunghezza di installazione
  • Materiale (ottone o acciaio inox)
  • Temperatura
  • Pressione

I nostri diagrammi tecnici mostrano questi valori limite in modo pratico - differenziati per:

  • 1 bar / vapore
  • 20 bar / acqua a +100 °C
  • 20 bar / acqua a +200 °C

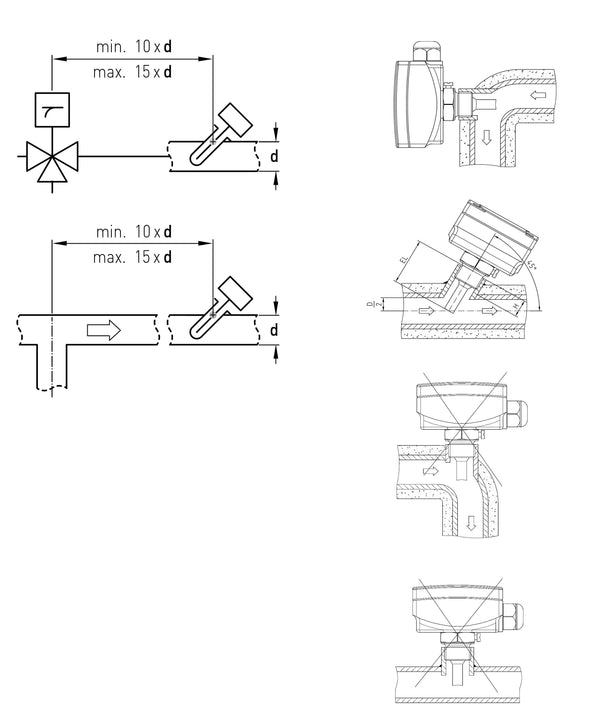

Sezione di miscelazione: misurazione della temperatura dopo la fusione idraulica

Un punto spesso trascurato nella pratica è la cosiddetta sezione di miscelazione.

La stratificazione della temperatura si verifica quando si combinano flussi d'acqua con temperature diverse. Se il sensore è installato troppo vicino al punto di miscelazione, non misurerà la temperatura effettiva di miscelazione.

Regola empirica:

Minimo 10 × diametro del tubo (10 × d), massimo 15 × d distanza dal punto di miscelazione.

Questo vale in particolare per:

  • Pezzi a T
  • Barra di distribuzione
  • interruttori idraulici
  • Valvole di commutazione

Una distanza di miscelazione correttamente mantenuta migliora significativamente la qualità del controllo, indipendentemente dal tipo di sensore.

Posizione di installazione: influenza sulla dinamica di misurazione e sulla durata di vita

Anche la direzione di installazione influisce sul comportamento:

  • Installazione contro la direzione del flusso
  • Installazione laterale
  • Installazione in curva
  • Linee verticali e orizzontali

Nelle applicazioni ad alta portata, il sensore deve essere posizionato in un'area con un buon flusso, senza entrare in lunghezze di risonanza critiche. I nostri diagrammi di installazione mostrano le tipiche varianti di installazione per:

  • Tubi dritti
  • Pezzi a T
  • Archi
  • Situazioni di installazione orizzontale e verticale

Configurare ora il pozzetto giusto

Sapete già quale progetto o lunghezza di installazione è necessaria?
Nella nostra categoria troverete:

  • Manicotti ad immersione filettati in acciaio inox o ottone nichelato
  • Manicotti a immersione saldati per requisiti di pressione più elevati
  • Varie lunghezze di installazione e filettature di collegamento
  • Versioni adatte per i sensori di temperatura TF-xx / TM-xx / ETF-xx / ...
Selezionare il pozzetto termometrico

Produciamo anche individualmente

Hai requisiti speciali? Come produttore con la nostra produzione in Germania, siamo sempre in grado di produrre al di fuori della gamma standard.
