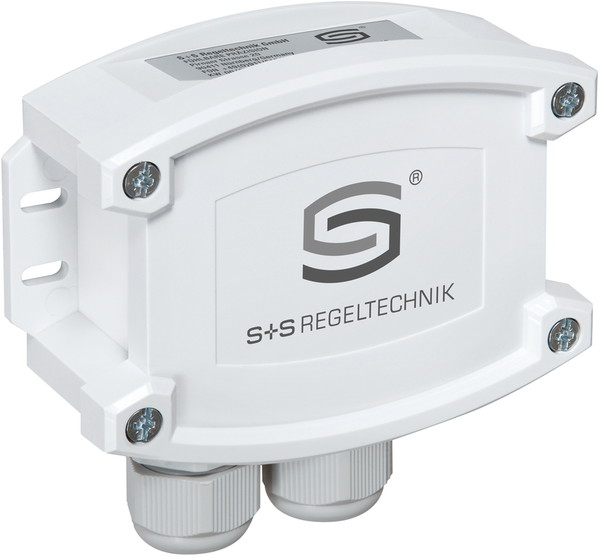

Gateway con modulo W-Modbus- / W-BACnet KYMASGARD® GW-WM
KYMASGARD® GW-WM
Consegna in 2 giorni in Italia
Garanzia di 5 anni
Richiedi uno sconto quantità
Descrizione del prodotto
- max. 100 partecipanti radio
- Partecipanti Modbus cablati: max. 1
- max. 500 m
- W-Modbus (RTU) / W-BACnet (MS/TP)
- IP65

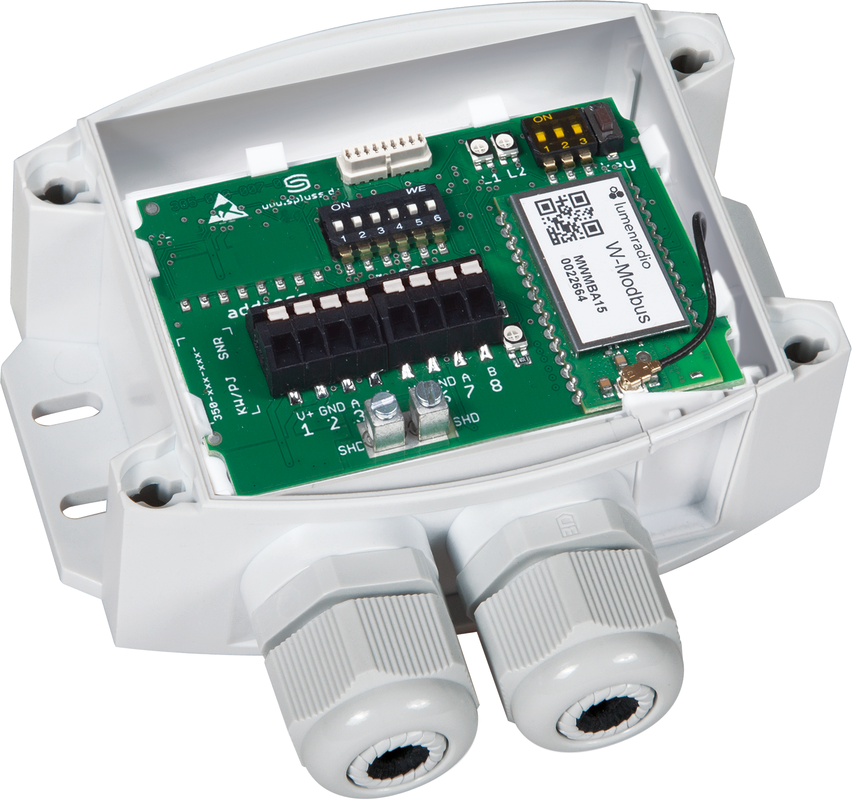

Sul lato cablato viene impiegato un transceiver RS485 a separazione galvanica (parametri bus impostabili tramite interruttori DIP).
La struttura semplice della rete radio e la stabilità della connessione consentono un ampliamento senza complicazioni di impianti cablati con sensori wireless W-Modbus/W-BACnet. Anche le configurazioni miste di dispositivi cablati e radio possono essere integrate senza problemi in topologie di rete esistenti tramite questo gateway. A seconda del tipo di dispositivo, sono disponibili due modalità operative:
La modalità gateway (funzione master) funge da stazione base per un massimo di 100 nodi radio.
Il collegamento avviene sul lato cablato a una topologia bus esistente oppure direttamente a un DDC/PLC (Modbus/BACnet).
La modalità Node (funzione adapter) funge da adattatore radio per 1 partecipante cablato. Il collegamento avviene sul sensore cablato e serve per il collegamento a una rete bus basata su radio (W-Modbus/W-BACnet). La modalità Node Pro (tipo 'GW-WM Pro') estende la modalità Node fino a 16 partecipanti cablati.
Grazie all'innovativa parametrizzazione dell'interfaccia RS485 e all'eliminazione del cablaggio, l'intera rete wireless può essere preconfigurata (associazione dei nodi, parametrizzazione del gateway). In questo modo, nel luogo di destinazione la rete può essere installata e messa in servizio rapidamente e con semplicità. In modalità app, tramite l'app Lumenradio W-Modbus o l'app W-BACnet (Apple/Android), è possibile verificare e documentare (PDF) la struttura della rete. Ulteriori funzioni dell'app sono l'installazione degli aggiornamenti firmware del modulo radio, la modifica dei nomi dei dispositivi e il rilevamento di errori di comunicazione o indirizzi duplicati.
Dati tecnici
| Misurazione | Gateway |
| Comunicazione | W-Modbus / W-BACnet |
| Alimentazione | 24 V CA (± 20 %) e 15...36 V CC |
| Display | No |
| Grado di protezione | IP65 |
| Variante di uscita | pressacavo |
| Alloggiamento | Tyr 3 |
| Comunicazione/Interfaccia | interfaccia RS485, separazione galvanica, tipo di protocollo Modbus (RTU) o BACnet (MS/TP) (commutabile tramite DIP switch) |
