Descrizione del prodotto
- Intervallo di misura: – 50...+ 150 °C / – 58...+ 302 °F
- Lunghezza di installazione: 150 mm
- Uscita: Modbus
- Grado di protezione: IP 67 (secondo EN 60 529)

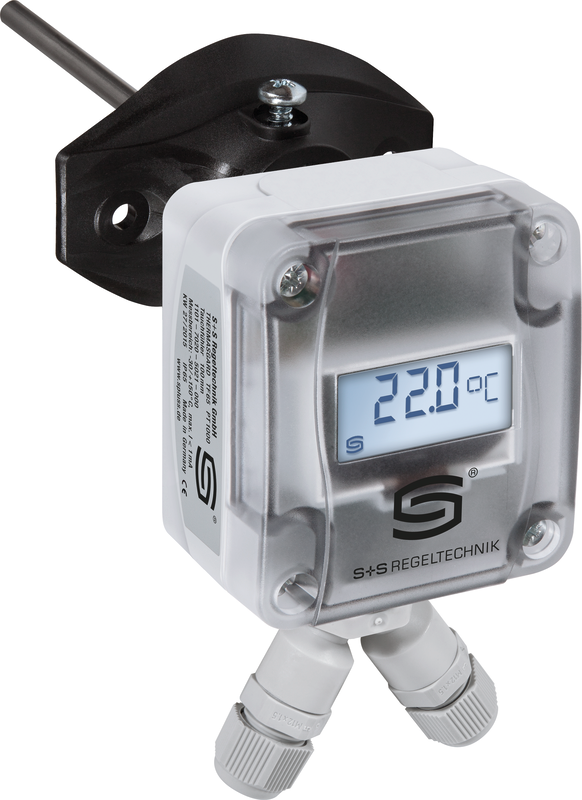

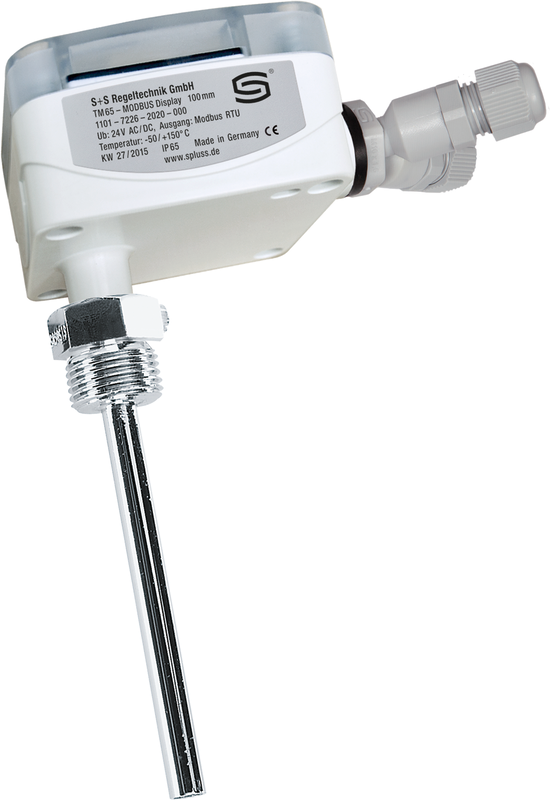

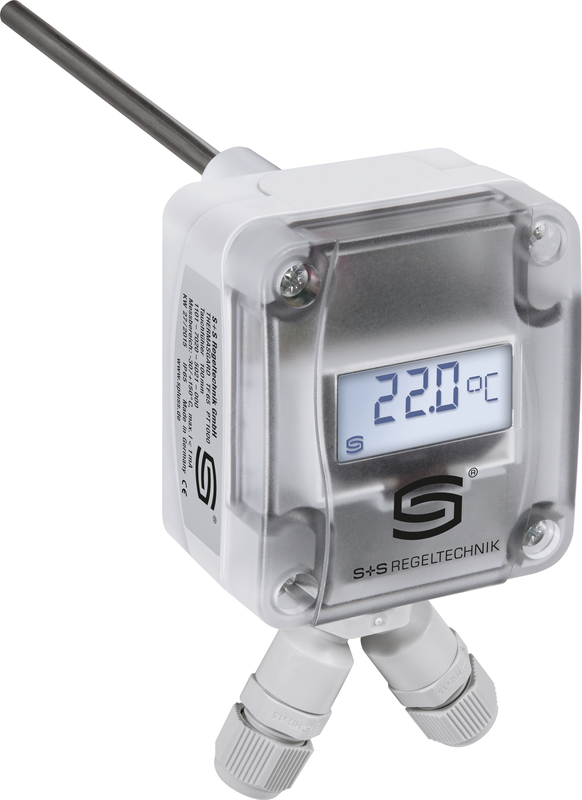

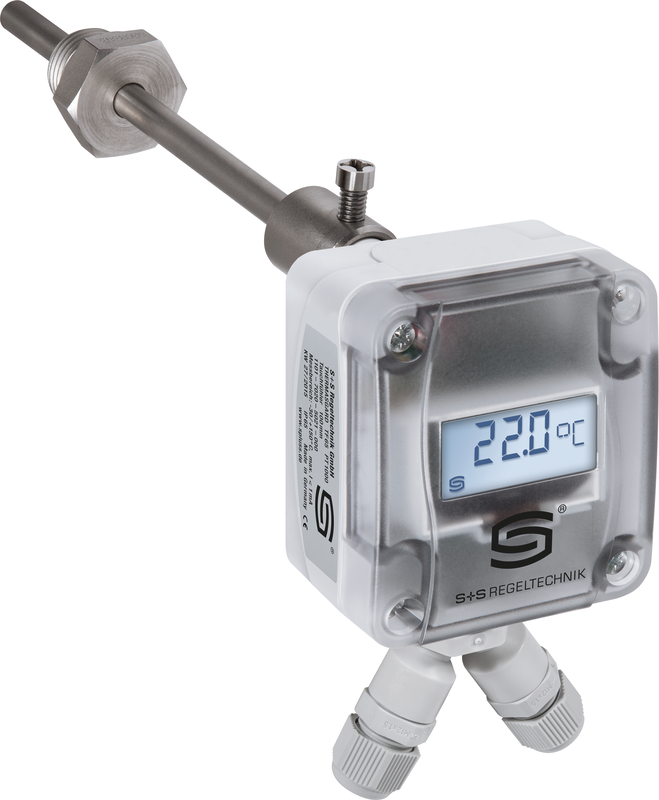

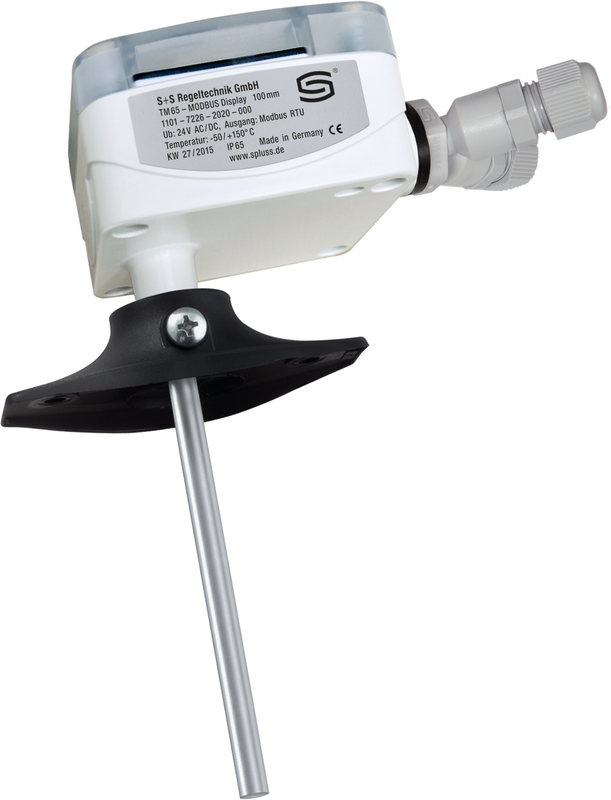

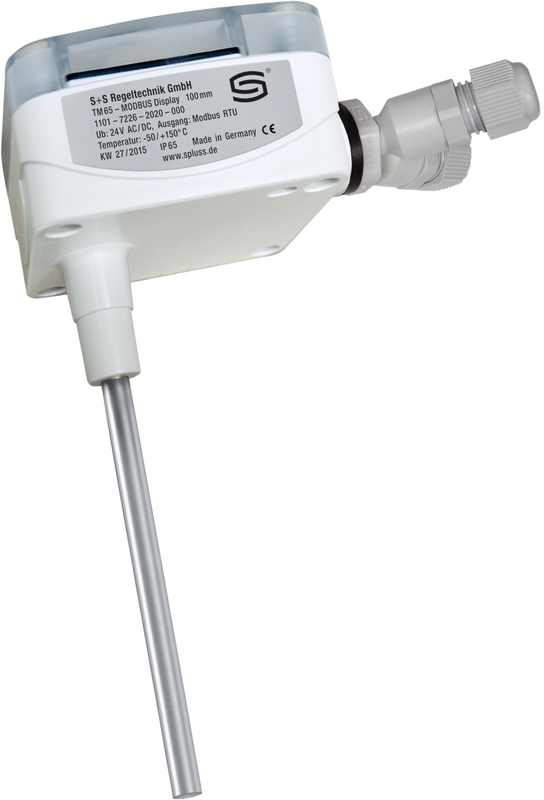

Trasduttore di temperatura calibrabile con tubo sensibile THERMASGARD® TM65-Modbus-SD 150 mm LCD, con connessione Modbus (adattatore a Y), in custodia in plastica resistente agli urti con viti a chiusura rapida, tubo di protezione in acciaio inossidabile (150,0 mm), con display, misura la temperatura (– 50...+ 150 °C /– 58...+ 302 °F). Il sistema internazionale di unità di misura SI (impostazione predefinita) è convertibile in sistema imperiale (tramite Modbus).

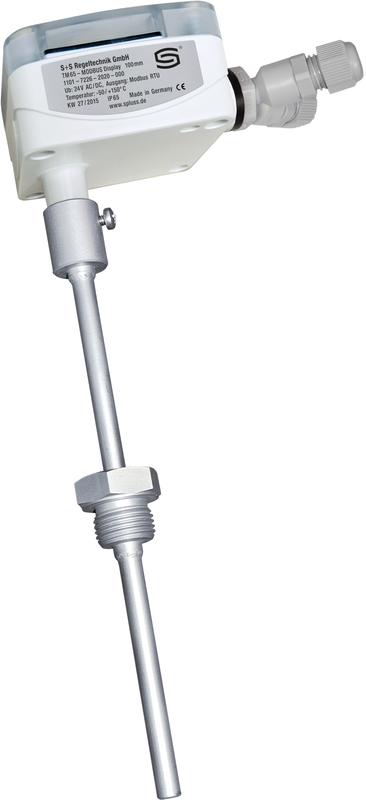

Il Sensore del condotto serve per rilevare la temperatura in fluidi liquidi o gassosi. Per i fluidi aggressivi è necessario utilizzare i pozzetti di immersione in acciaio inossidabile. Trova impiego nella tecnica di riscaldamento, nei condotti di ventilazione e climatizzazione, nelle tubazioni, negli accumulatori, nelle stazioni compatte di teleriscaldamento, negli impianti di acqua calda e fredda, nei sistemi di circolazione dell’olio e dei lubrificanti, nella costruzione di macchine e impianti, nonché in tutto il settore industriale.

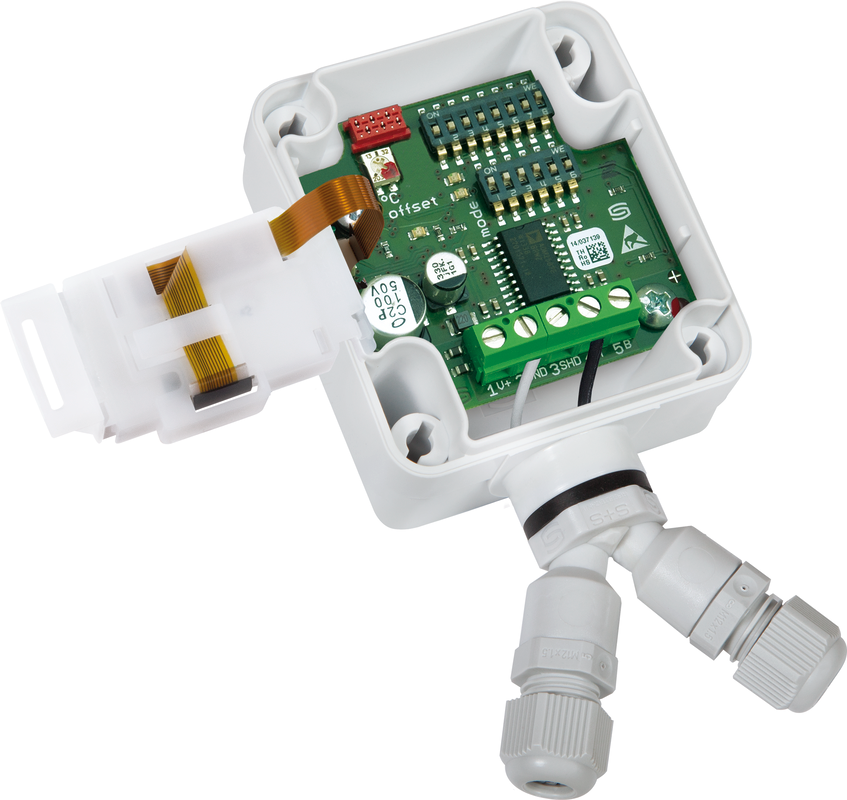

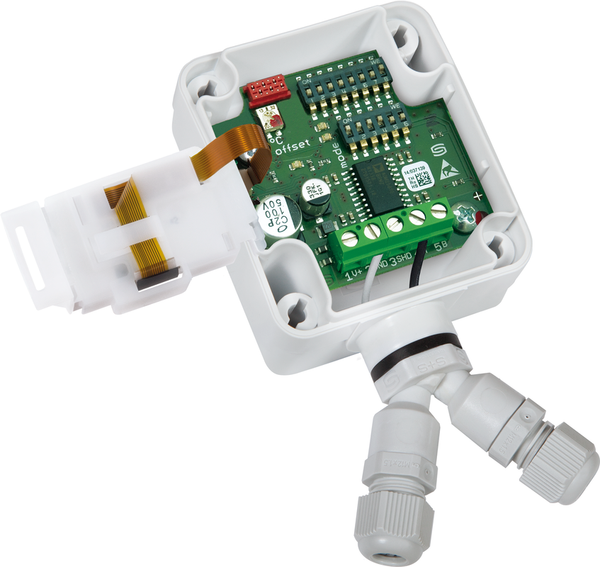

Sensore Modbus SD con interfaccia Modbus RS485 (non isolata galvanicamente), resistenza di terminazione del bus attivabile, interruttori DIP per la regolazione a corrente spenta, LED interni per l’indicazione dello stato dei telegrammi (illuminati, programmabili individualmente). Grazie all’autodiagnostica, la rottura o il cortocircuito del sensore vengono rilevati come errori. Il sensore è calibrato in fabbrica; è possibile una regolazione di precisione in base alle condizioni ambientali da parte di un tecnico specializzato.
Dati tecnici
| Alimentazione | 24 V CA (± 20 %) e 15…36 V CC (± 10 %) |
| Potenza assorbita | < 1,0 W/ 24 V CC < 2,2 VA/ 24 V CA |
| Sistema di unità di misura | SI (predefinito) o imperiale (modificabile tramite Modbus) |
| Punti dati | temperatura [°C] [°F] |
| Sensore | Pt1000 DIN EN 60751 Classe B (Perfect Sensor Protection) |
| Campo di misura | – 50...+ 150 °C / – 58...+ 302 °F |
| Precisione della temperatura | tipicamente ± 0,2 K a +25 °C |
| Offset del punto zero | ± 10 K |
| Temperatura ambiente | trasduttore –30...+70 °C |

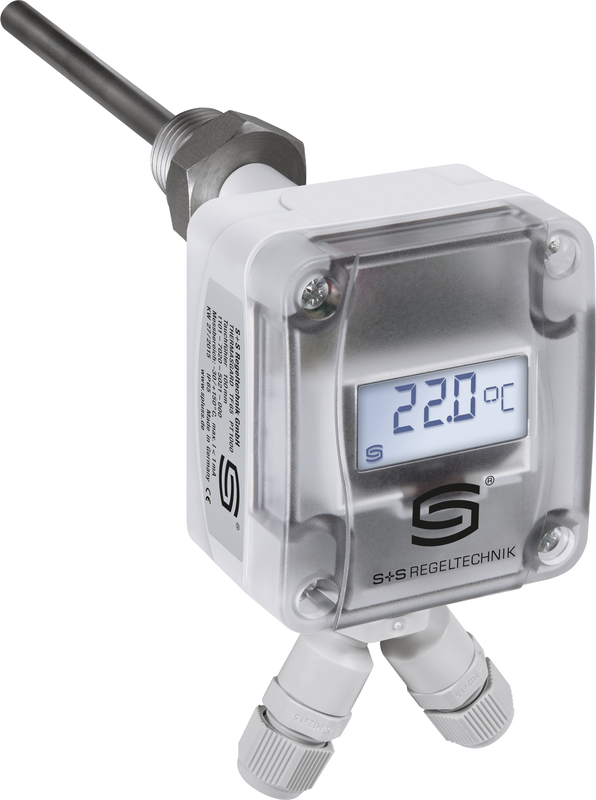

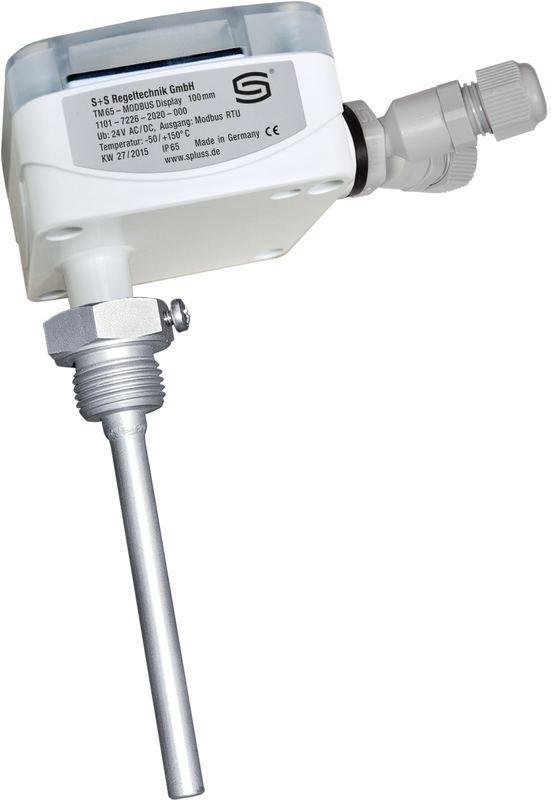

| Fluido | a seconda del pozzetto di immersione selezionato |
| Rilevamento errori | rottura del sensore, cortocircuito del sensore |
| Interfaccia bus | RS 485 non isolata galvanicamente; terminazione del bus attivabile tramite interruttori DIP. Sono possibili fino a 32 dispositivi su un segmento. In caso di un numero maggiore di dispositivi, è necessario utilizzare ripetitori RS 485. |
| Protocollo bus | Modbus (modalità RTU) Intervallo di indirizzi 0... 247 impostabile |
| Velocità di trasmissione | 9600, 19200, 38400 baud |
| Indicatore di stato | LED verde = telegramma valido LED rosso = errore telegramma |
| Filtraggio del segnale | 0,3 s / 1 s / 10 s |
| Tubo di protezione | acciaio inossidabile V4A (1.4571) Ø = 6 mm Lunghezza di installazione (EL) = 150 mm (vedi tabella) |
| Alloggiamento | plastica resistente ai raggi UV, materiale poliammide rinforzata al 30% con sfere di vetro, con viti a chiusura rapida (combinazione di testa a fessura e a croce), colore bianco segnaletico (simile a RAL 9016); il coperchio del display è trasparente! |
| Dimensioni dell’alloggiamento | 72 x 64 x 43,3 mm (Tyr 1 con display) |
| Collegamento cavi | pressacavo in plastica 2x M 12 x 1,5 (adattatore a Y) con scarico della trazione, sostituibile, diametro interno max. 6 mm |
| Collegamento elettrico | 0,14 - 1,5 mm² tramite morsetti a vite |
| Umidità dell’aria ammessa | < 95 % UR, aria senza condensa |
| Classe di protezione | III (secondo EN 60 730) |
| Grado di protezione | IP 67 (secondo EN 60 529) |
| Rapporto di collaudo TÜV n. | 713139052 (Tyr 1) |
| Norme | Conformità CE secondo la direttiva EMC 2014/30/UE |
| Opzionale | Display illuminato a due righe programmabile, apertura di circa 36 x 15 mm (L x A) per la visualizzazione della temperatura effettiva, del messaggio di errore o dell’offset di un valore di visualizzazione programmabile individualmente |
