Descrizione del prodotto
- Range di misura: – 50...+ 150 °C / – 58...+ 302 °F
- Lunghezza di installazione: 150 mm
- Uscita: Modbus
- Grado di protezione: IP 67
Trasmettitore di temperatura con tubo per sonda, calibrabile, THERMASGARD® TM65-Modbus-SD 150mm , con collegamento Modbus (adattatore Y), in involucro di plastica antiurto con viti a chiusura rapida, tubo di protezione in acciaio inox (150 mm), misura la temperatura (– 50...+ 150 °C /– 58...+ 302 °F).
La sonda per canale serve per il rilevamento della temperatura in fluidi liquidi o gassosi. Per fluidi aggressivi usare pozzetti in acciaio inox. Trova impiego in impianti di riscaldamento, canali di areazione e climatizzazione, tubazioni, serbatoi, stazioni compatte per teleriscaldamento, impianti di acqua calda e fredda, circuiti di olio e di lubrificazione, nella costruzione di macchine e impianti nonché in tutto l'ambito industriale.
Sonda Modbus SD con interfaccia RS485-Modbus (senza separazione galvanica), resistenza terminale bus collegabile, DIP switch per l'impostazione dei parametri e dell'indirizzo bus a corrente nulla, LED interni per la visualizzazione del telegramma. La diagnostica interna permette di riconoscere come errore l'eventuale rottura o cortocircuito della sonda. La sonda è calibrata in fabbrica; a seconda delle specifiche condizioni ambientali, è possibile l'aggiustamento di precisione da parte di uno specialista.
Dati tecnici
| Alimentazione di tensione | 24 V AC (± 20 %) e 15...36 V DC (± 10 %) |
| Potenza assorbita | < 1,0 W/ 24 V DC < 2,2 VA/ 24 V AC |
| Sistema unitario | SI (default) o IU (commutabile tramite Modbus) |
| Grandezze | Temperatura [°C] [°F] |
| Sensore | Pt1000 DIN EN 60751 classe B (Perfect Sensor Protection) |
| Range di misura | – 50...+ 150 °C / – 58...+ 302 °F |
| Precisione temperatura | tipico ± 0,2 K a +25 °C |
| Offset punto zero | ± 10 K |
| Temperatura ambiente | Trasmettitore di misurazione –30...+70 °C |
| Fluido | Ariapulita egas non aggressivi non infiammabili |
| Riconoscimento errori | Rottura sonda cortocircuito sonda |
| Interfaccia | RS485 senza separazione galvanica terminazione bus attivabile mediante DIP switch. Sono possibili fino a 32 apparecchi su un segmento. Per un numero maggiore di dispositivi è necessario installare un repeater RS 485. |
| Protocollo bus | Modbus (RTU-Mode) range indirizzi regolabile 0...247 |
| Baud rate | 9600 19200 38400 Baud |
| Indicazione di stato | LED verde = telegramma valido LED rosso = errore di telegramma |
| Filtraggio del segnale | 0,3 s / 1 s / 10 s |
| Tubo diprotezione | acciaio inox V4A (1.4571) Ø = 6 mm Lunghezza di installazione (EL) = 100 - 200 mm (vedi tabella) |
| Involucro | Plastica resistente ai raggi UV materiale poliammidico rinforzato al 30 % con sfere di vetro con viti a chiusura rapida (combinazione intaglio/ impronta a croce) colore bianco traffico (simile a RAL 9016) |
| Dimensione involucro | 72 x 64 x 37,8 mm (Tyr 1 senza display) |
| Collegamento cavo | Avvitamento cavo in plastica 2x M 12 x 1,5 (adattatore Y) con scarico della trazione intercambiabile max. diametro interno 6 mm |
| Collegamento elettrico | 0,14 - 1,5 mm² con morsetti a vite |
| Umidità dell'aria consentita | < 95 % u. r. aria senza condensa |
| Classe di protezione | III (secondo EN 60 730) |
| Grado di protezione | IP 67 (secondo EN 60 529)* Involucro controllato relazione TÜV SÜD n. 713139052 (Tyr 1) * Involucro montato |
| Norme | Conformità CE secondo la direttiva CEM 2014/ 30/ EU |
| Come opzione | Display illuminato a due righe programmabile dimensioni ca. 36 x 15 mm (L x A) per l'indicazione della temperatura effettiva messaggio di errore o di un valore di visualizzazione programmabile in maniera personalizzata |
W-Modbus: Accoppiamento tra dispositivo di camp...
In questa guida video alla configurazione vi mostriamo come collegare un gateway a un dispositivo...
W-Modbus: Accoppiamento tra dispositivo di camp...
In questa guida video alla configurazione vi mostriamo come collegare un gateway a un dispositivo...
Wireless BACnet (W-BACnet) – Automazione degli ...
Autore: T. Graf I requisiti della moderna automazione degli edifici sono in costante crescita. Gli...
Wireless BACnet (W-BACnet) – Automazione degli ...
Autore: T. Graf I requisiti della moderna automazione degli edifici sono in costante crescita. Gl...
BACnet – Lo standard di comunicazione aperto
Autore: T. Graf Gli edifici moderni stanno diventando sempre più intelligenti. I sensori rilevano la...
BACnet – Lo standard di comunicazione aperto
Autore: T. Graf Gli edifici moderni stanno diventando sempre più intelligenti. I sensori rilevano...
Sensori di umidità per l'allevamento e l'agrico...
Nel nostro precedente articolo abbiamo già illustrato quali requisiti specifici l’elevata umidità dell’aria e le...
Sensori di umidità per l'allevamento e l'agrico...
Nel nostro precedente articolo abbiamo già illustrato quali requisiti specifici l’elevata umidità...
Sensori di umidità per piscine e aree benessere
Nel nostro precedente articolo abbiamo già descritto quali requisiti particolari l’elevata umidità dell’aria, la formazione...
Sensori di umidità per piscine e aree benessere
Nel nostro precedente articolo abbiamo già descritto quali requisiti particolari l’elevata umidit...

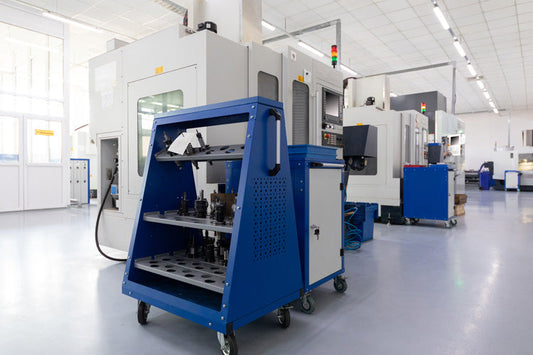

Sensori di umidità elevata nell'industria e nel...
Nel precedente articolo abbiamo già descritto le sfide che l’elevata umidità, la formazione di condensa...
Sensori di umidità elevata nell'industria e nel...
Nel precedente articolo abbiamo già descritto le sfide che l’elevata umidità, la formazione di co...
Sistemi di rilevamento dell'umidità elevata nel...
L'elevata umidità dell'aria pone requisiti particolari ai sensori utilizzati in molte applicazioni. Abbiamo già illustrato...
Sistemi di rilevamento dell'umidità elevata nel...
L'elevata umidità dell'aria pone requisiti particolari ai sensori utilizzati in molte applicazion...
Sensori di umidità e temperatura per ambienti a...
Autore: S. Becker In molte applicazioni il vero problema non è l'umidità, bensì la qualità...
Sensori di umidità e temperatura per ambienti a...
Autore: S. Becker In molte applicazioni il vero problema non è l'umidità, bensì la qualità dell'a...

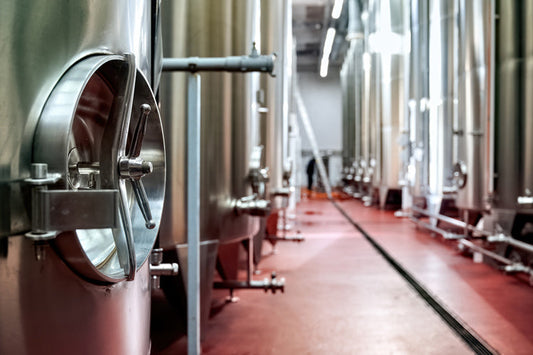

Sensori per ambienti altamente umidi nel settor...
