Gateway con modulo W-Modbus- \/ W-BACnet-Modul KYMASGARD® GW-WM Pro
KYMASGARD® GW-WM Pro
Consegna in 2 giorni in Italia
Garanzia di 5 anni
Richiedi uno sconto quantità
Descrizione del prodotto
- max. 100 partecipanti radio
- Partecipanti Modbus cablati: max. 16
- max. 500 m
- W-Modbus (RTU) / W-BACnet (MS/TP)
- IP65

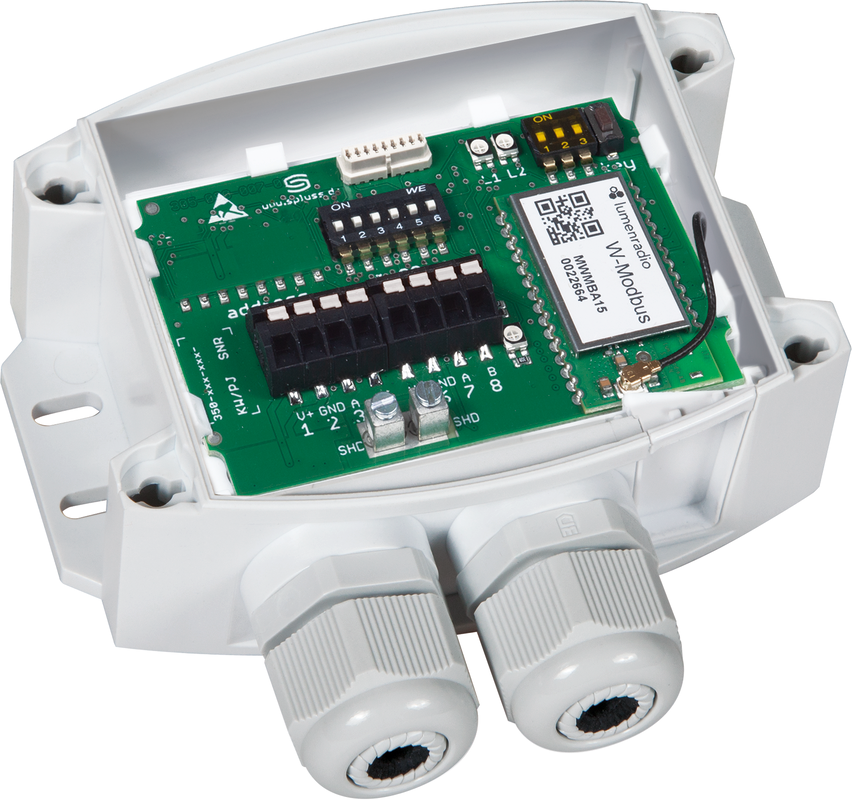

Sul lato cablato viene impiegato un transceiver RS485 con isolamento galvanico (parametri del bus impostabili tramite interruttori DIP).
La semplice configurazione della rete radio e la stabilità della connessione consentono di ampliare facilmente impianti cablati con sensori W-Modbus/W-BACnet wireless. Anche le configurazioni miste di dispositivi cablati e wireless possono essere integrate senza problemi nelle topologie di rete esistenti tramite questo gateway. A seconda del tipo di dispositivo sono disponibili due modalità di funzionamento:
La modalità Gateway (funzione master) funge da stazione base per un massimo di 100 dispositivi radio.
Il collegamento avviene sul lato cablato a una topologia bus esistente oppure direttamente a un DDC/PLC (Modbus/BACnet).
La modalità Node (funzione adattatore) funge da adattatore radio per 1 dispositivo cablato. Il collegamento avviene al sensore cablato e serve per l’integrazione in una rete bus basata su radio (W-Modbus/W-BACnet). La modalità Node Pro (tipo 'GW-WM Pro') estende la modalità Node fino a 16 dispositivi cablati.
Grazie all’innovativa parametrizzazione dell’interfaccia RS485 e all’eliminazione del cablaggio, l’intera rete wireless può essere preconfigurata (associazione dei dispositivi, parametrizzazione del gateway). In questo modo la rete può essere installata e messa in servizio rapidamente e con facilità nel luogo di destinazione. In modalità app, mediante l’app Lumenradio W-Modbus o l’app W-BACnet (Apple/Android), è possibile verificare e documentare in PDF la struttura della rete. Ulteriori funzioni dell’app sono l’installazione degli aggiornamenti firmware del modulo radio, la modifica dei nomi dei dispositivi e il rilevamento di errori di comunicazione o indirizzi duplicati.
Dati tecnici
| Misurazione | Gateway |
| Comunicazione | W-Modbus / W-BACnet |
| Alimentazione | 24 V AC (± 20 %) e 15…36 V DC |
| Display | No |
| Tipo di protezione IP | IP65 |
| Versione in uscita | Pressacavo |

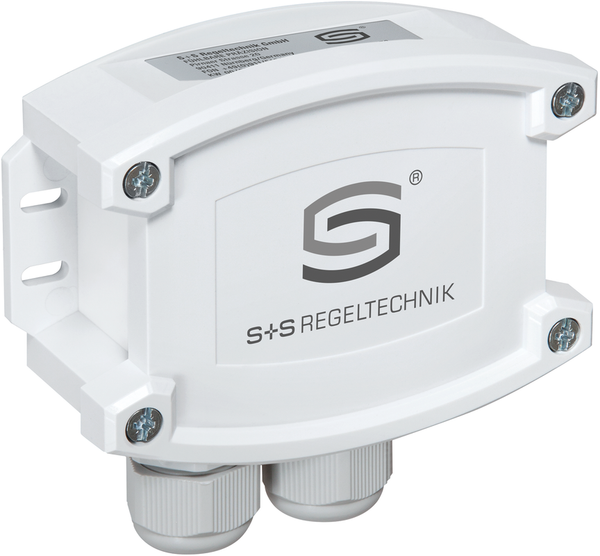

| Alloggiamento | Tyr 3 |
| Comunicazione/interfaccia | interfaccia RS485, separazione galvanica, tipo di protocollo Modbus (RTU) o BACnet (MS/TP) (commutabile tramite DIP switch) |
