Trasduttore di portata per HVAC

Autore: S. Becker | Stato: 06.03.2026

In breve

Un trasduttore di portata volumetrica non misura la portata d'aria direttamente con una girante o un elemento termico, ma la calcola in base alla pressione differenziale registrata. Ciò si basa sulla relazione consolidata tra pressione differenziale e flusso volumetrico nella tecnologia di ventilazione e degli impianti: il flusso volumetrico aumenta con la radice quadrata della pressione differenziale, integrata da un fattore k del rispettivo sensore o elemento di flusso. Ciò rende questi dispositivi particolarmente adatti per applicazioni in condotti, monitoraggio di filtri e sistemi di ventilazione con una sezione di misura definita.

Per i progettisti, gli integratori e i manutentori, è particolarmente importante che un trasduttore di portata volumetrica adeguato non solo copra il campo di misura, ma corrisponda anche alla situazione di installazione, al segnale di uscita desiderato e al compito di controllo. Più pulita è la registrazione della pressione, più stabile è il segnale. Quanto migliore è la scelta del campo di misura, dello smorzamento e del fattore k, tanto più resistente sarà il successivo controllo o monitoraggio.

I campi di applicazione tipici sono

Misurazione della portata nei condotti dell'aria di alimentazione e di scarico
Controllo del ventilatore in base alla domanda tramite 0-10 V o 4-20 mA
Monitoraggio del filtro tramite pressione differenziale o grado di contaminazione
Monitoraggio della pressione negativa e positiva in ambienti sensibili
Applicazioni in camere bianche, medicina, laboratori, aria di scarico delle cucine e ventilazione industriale

Contenuti

Perché la misurazione della portata d'aria è così importante nella pratica? Applicazioni tipiche in HVAC, camere bianche e industria Guida pratica alla selezione - Qual è il trasmettitore di pressione giusto? Installazione, accettazione della pressione e influenza sulla qualità della misura

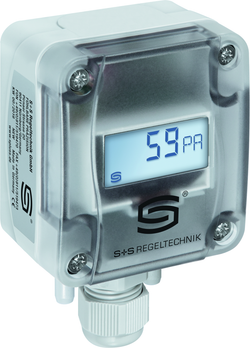

Che cos'è un trasduttore di flusso volumetrico?

Un trasduttore di portata è un dispositivo di campo che genera un segnale elettrico standardizzato da una differenza di pressione. In pratica, la pressione dinamica viene solitamente confrontata con una pressione statica. Il trasduttore di misura calcola il flusso volumetrico da questa differenza e lo trasmette al DDC, al BMS, al PLC o al convertitore di frequenza come segnale di uscita analogico. A seconda della versione del dispositivo, sono disponibili, ad esempio, 0-10 V o 4-20 mA, talvolta integrati da contatti a relè e da un display.

Il vantaggio principale risiede nell'integrazione del sistema: invece di fornire solo un valore di misura locale, il trasduttore fornisce un segnale standardizzato per il controllo, il monitoraggio dei valori limite e la registrazione delle tendenze. Ciò è particolarmente importante se i volumi d'aria non devono essere calibrati solo una volta, ma anche monitorati o controllati attivamente durante il funzionamento.

Perché la misurazione del flusso volumetrico è così importante nella pratica?

Nei sistemi di ventilazione, la portata è una variabile di controllo fondamentale. Influenza direttamente la quantità di aria di mandata o di estrazione effettivamente convogliata e quindi anche il comfort, l'efficienza energetica, le condizioni di pressione e l'affidabilità del processo.

Questo ha effetti concreti nell'automazione degli edifici:

Nei sistemi di condizionamento dell'aria, la portata volumetrica determina l'effettiva velocità di ricambio dell'aria.
Stabilizza le condizioni di pressione definite nelle camere bianche e nelle aree di laboratorio.
Nelle applicazioni di filtraggio, una variazione della pressione differenziale indica tempestivamente il deterioramento dello stato del sistema.
Per i ventilatori e gli inverter, il segnale di uscita serve come variabile di riferimento per il controllo guidato dalla domanda.

Nelle applicazioni B2B, in particolare, non conta solo la visualizzazione di un valore, ma anche la sua utilizzabilità tecnica. Un trasduttore di portata volumetrica progettato correttamente riduce le regolazioni inutili, migliora la dinamica di controllo e crea dati affidabili per il funzionamento e la manutenzione.

Principio di misura: portata volumetrica dalla pressione differenziale

Molti trasmettitori di portata volumetrica funzionano sulla base di un elemento di misura piezoresistivo per la misurazione della pressione differenziale. Questo principio di misura è collaudato nella tecnologia di misurazione dell'aria e consente un design compatto con una buona precisione e un'elevata affidabilità. Negli esempi di dispositivi qui illustrati, il flusso volumetrico viene calcolato in base alla relazione V = k - √Δp. Il fattore k è adattato al rispettivo elemento di flusso o al riferimento del produttore.

In pratica, ciò significa

La pressione differenziale è la variabile primaria misurata.
Il flusso volumetrico è la variabile calcolata che ne deriva.
Senza un fattore k adeguato, non è possibile caricare la visualizzazione della portata volumetrica.
La registrazione pulita della pressione dinamica e statica ha un'influenza diretta sulla qualità della misura.

Un punto importante nella scelta è quindi la distinzione tra la caratteristica di uscita della pressione lineare e quella della radice quadrata. Una curva caratteristica lineare ha senso per la pura misurazione della pressione differenziale. Per determinare il flusso volumetrico, la configurazione del dispositivo deve tenere conto della relazione di radice. Nei dispositivi di esempio, ciò avviene tramite le impostazioni del dispositivo, gli interruttori DIP o la parametrizzazione guidata dal menu.

Applicazioni tipiche in HVAC, camere bianche e industria

I trasduttori di portata sono particolarmente utili quando i volumi d'aria devono essere monitorati o controllati in modo continuo ed è necessario un dispositivo da campo compatto e robusto.

Condotti di ventilazione e condizionamento
In questo caso vengono utilizzati per registrare i volumi d'aria di mandata e di estrazione, per monitorare le condizioni dei condotti e per fornire un feedback al sistema di gestione dell'edificio. In combinazione con gli inverter, il flusso volumetrico può essere utilizzato come variabile di riferimento per il controllo dei ventilatori in funzione della domanda.

Monitoraggio dei filtri
Negli stadi del filtro, la pressione differenziale varia con l'aumentare dello sporco. I dispositivi dotati di una funzione di filtraggio aggiuntiva possono ricavarne direttamente il grado di sporcizia o un valore limite per la sostituzione del filtro. Ciò facilita la pianificazione della manutenzione e previene la sostituzione prematura e tardiva dei filtri.

Camera bianca e tecnologia medica
L'attenzione è rivolta a condizioni di pressione stabili e volumi d'aria riproducibili. Un trasduttore di portata volumetrica adeguatamente parametrizzato supporta il monitoraggio di zone di pressione sensibili e fornisce un segnale di misura facile da integrare in termini di tecnologia dei segnali.

Cabine di verniciatura, cucine commerciali e condotti d'aria industriali
In queste aree sono necessari dispositivi di misura robusti che forniscano un segnale stabile anche in condizioni operative variabili. In questo caso sono particolarmente utili i tempi di filtraggio commutabili, la commutazione multi-campo e la regolazione del punto zero.

Come selezionare il giusto trasduttore di portata volumetrica

1. selezionare il campo di misura adatto all'applicazione
Se il campo di misura è troppo ampio, la risoluzione nella relativa finestra di lavoro si deteriora. Un campo di misura troppo piccolo comporta un sovraccarico o misure errate. Gli esempi di dispositivi riportati nelle istruzioni per l'uso coprono campi fino a ±1000 Pa o ±5000 Pa, a seconda del tipo; alcune versioni offrono diversi campi di misura commutabili tramite interruttori DIP.

2. adattare il segnale di uscita all'ambiente di automazione
Nella pratica, 0-10 V e 4-20 mA sono particolarmente importanti.
0-10 V è ampiamente utilizzato nell'automazione degli edifici ed è facile da integrare. Il 4-20 mA è spesso interessante quando sono richieste lunghezze di cavo maggiori, una maggiore immunità alle interferenze o catene di segnali industriali. I dispositivi di esempio mostrano entrambi i mondi del segnale: 0-10 V in una versione con uscita di commutazione e 4-20 mA in trasmettitori compatti con uscita attiva.

3. considerare la situazione di installazione e il design del dispositivo
Se le connessioni a pressione sono in alto o in basso, se è necessario un pressacavo o un connettore M12, se è necessario o meno un display: tutti questi fattori influenzano l'installazione, l'accessibilità e la manutenzione. Per l'installazione all'esterno, le istruzioni raccomandano espressamente la protezione dalle intemperie e dal sole.

4. valutare la parametrizzazione e l'operatività
I dispositivi con display, configurazione guidata da menu o interruttori DIP facilitano la messa in servizio e la personalizzazione. Le caratteristiche rilevanti includono

Selezione della funzione di flusso in pressione o in volume
Inserire il fattore k
Commutazione dei campi di misura
Selezione del filtraggio del segnale, ad esempio 1 s o 10 s
Impostazione dei punti di intervento o dei valori limite
Regolazione manuale o automatica del punto zero

Installazione, accettazione della pressione e influenza sulla qualità della misura

Un trasduttore di portata volumetrico può misurare solo la caduta di pressione. Questo punto è spesso sottovalutato nella pratica. A seconda dell'applicazione, come la misurazione della portata volumetrica, il monitoraggio dei filtri, il monitoraggio dei ventilatori o il monitoraggio della pressione ambiente, il modo in cui le connessioni di pressione sono progettate e collegate varia.

Per la misura della portata volumetrica vale quanto segue:
La connessione P1 registra la pressione dinamica nella direzione del flusso, mentre P2 deve registrare la pressione statica con la minore influenza possibile degli effetti del flusso.

In pratica, ciò significa

L'assegnazione errata del tubo flessibile falsifica il valore misurato.
Un posizionamento sfavorevole della presa di pressione può aumentare le influenze del flusso.
I collegamenti dei tubi flessibili attorcigliati o che perdono compromettono la qualità del segnale.
Fonti di calore, luce solare diretta o influenze EMC possono influire sulla stabilità di misura.

Il fattore decisivo non è quindi solo il dispositivo di misura in sé, ma anche l'interazione tra il punto di misura, la presa di pressione, la posa dei tubi e la messa in servizio. Un'installazione correttamente eseguita è la base per valori di portata stabili e riproducibili.

Differenziazione dai trasmettitori di pressione differenziale

Non tutti i trasduttori di pressione differenziale sono automaticamente trasduttori di portata volumetrica. La differenza sta nella funzione e nella parametrizzazione.

Un trasduttore di pressione differenziale mappa principalmente la differenza di pressione come variabile di controllo. Un trasduttore di portata volumetrica utilizza questa differenza di pressione per calcolare una portata volumetrica e fornirla di conseguenza.

Questo è particolarmente importante se:

è necessario memorizzare un fattore k,
è necessaria una curva caratteristica estratta per via radicale,
è richiesta un'uscita diretta in m³/h, l/s o unità simili,
la funzione del dispositivo deve essere commutabile tra pressione, portata, filtro e livello.

Pertanto, se si desidera misurare o controllare volumi d'aria specifici, è necessario prestare attenzione a una funzione di flusso volumetrico progettata per questo scopo e non solo al campo di misura della pressione.

Trovate la soluzione giusta per la vostra applicazione

In pratica, non si tratta solo di usare un qualsiasi trasduttore di portata, ma di utilizzare esattamente la soluzione giusta per il vostro sistema, la vostra strategia di controllo e le vostre condizioni operative.

È proprio qui che sta la differenza: un sistema di misura ben scelto e armonizzato garantisce loop di controllo stabili, valori di misura tracciabili e un minore sforzo durante la messa in funzione e il funzionamento.

In qualità di produttori di dispositivi di campo per l'HVAC e l'automazione degli edifici, conosciamo i requisiti tipici dei progetti, delle situazioni di retrofit e delle applicazioni di serie. I nostri trasmettitori di portata volumetrica sono quindi progettati in modo coerente per essere adatti alla pratica:

Campi di misura adeguati per applicazioni tipiche di condotti e filtri
Segnali di uscita flessibili per BMS, DDC e interfacce industriali
Parametrizzazione semplice per una rapida messa in servizio in loco
Design robusto per un uso prolungato sul campo
Funzioni come il monitoraggio dei filtri, l'attenuazione e la regolazione del punto zero integrate direttamente nel dispositivo

Per voi questo significa Minore sforzo di coordinamento tra pianificazione e funzionamento, messa in servizio più rapida e valori di misura affidabili durante il funzionamento.

Forniamo un supporto mirato nei punti decisivi del processo di selezione:

Su quale variabile di controllo si concentra l'attenzione: il puro flusso volumetrico o il monitoraggio combinato di pressione e filtro?
Quale mondo di segnalazione è necessario: 0-10 V nell'automazione degli edifici o 4-20 mA in un ambiente industriale?
Qual è l'intervallo del flusso di volume effettivo durante il funzionamento?
Quali sono i requisiti per l'installazione, l'accessibilità e il funzionamento in loco?

Su questa base, da noi troverete esattamente il design del dispositivo giusto: tecnicamente coerente, collaudato e integrato in modo ottimale nel vostro sistema.

Selezionare ora il trasduttore di portata

FAQ

Come fa un trasduttore di portata a misurare il flusso d'aria?

Di solito tramite la pressione differenziale. Il dispositivo registra la differenza di pressione e calcola il flusso volumetrico in base a una relazione di radice quadrata con un fattore k. Questo lo rende particolarmente adatto ai condotti d'aria e alle sezioni di misura definite. Questo lo rende particolarmente adatto ai condotti dell'aria e alle sezioni di misura definite.

Qual è la differenza tra un trasduttore di portata e un trasduttore di pressione differenziale?

Il trasduttore di pressione differenziale fornisce principalmente il valore della pressione. Il trasduttore di portata utilizza la pressione differenziale come base, la converte in volume d'aria e la fornisce come segnale di uscita elaborabile.

Perché il fattore k è importante?

Il fattore k determina la conversione da pressione differenziale a portata volumetrica. Senza un fattore k adeguato, il volume d'aria calcolato non può essere caricato. A seconda del produttore o dell'elemento di flusso, questo valore può essere definito in modo diverso.

I trasmettitori di portata possono essere utilizzati anche per il monitoraggio dei filtri?

Sì, molti dispositivi di questa classe hanno anche funzioni di monitoraggio della pressione differenziale e dei filtri. Ciò consente non solo di registrare il flusso d'aria, ma anche di valutare lo stato di contaminazione dei filtri.
