Guida e informazioni utili Regolatore di pressione differenziale

Regolatori di pressione differenziale per la ventilazione, la tecnologia dell'aria e l'automazione degli edifici

Spiegato brevemente:
Chiunque lavori nel campo dell'automazione degli edifici o della tecnologia di ventilazione conosce il problema: un sistema di ventilazione può essere perfettamente progettato sulla carta, eppure le sue prestazioni si deteriorano gradualmente nell'uso quotidiano. Spesso non si tratta di "troppa poca aria", ma di perdite di pressione che si verificano nel corso di settimane o mesi: I filtri si intasano, i condotti si sporcano, i flussi di volume si allontanano, le serrande non funzionano più in modo pulito o i ventilatori funzionano al di fuori del loro range ottimale.

È proprio qui che entrano in gioco i regolatori di pressione differenziale. Essi registrano la differenza di pressione tra due punti (ad esempio, prima e dopo un filtro o tra il condotto e la pressione di riferimento) e la trasformano in informazioni chiare:
La canalizzazione dell'aria è ancora a norma o il sistema sta perdendo efficienza e affidabilità operativa?

Nella pratica, i regolatori di pressione differenziale sono utilizzati con particolare frequenza per:

Monitoraggio affidabile delle condizioni del filtro
Mantenere intervalli di sottopressione/sovrapressione definiti (zone di pressione)
Stabilizzare le condizioni di pressione nei condotti d'aria (ad es. con carichi variabili)
Trasferimento pulito dei valori misurati al BMS/sistema di automazione dell'edificio

Contenuti

Perché è utile un regolatore di pressione differenziale nel sistema di ventilazione? Pressione differenziale nell'aria e nella ventilazione: cosa viene effettivamente regolato? Applicazioni tipiche nell'automazione degli edifici e nei BMS Quali segnali e interfacce sono rilevanti nella pratica? Guida alla scelta: cosa cercare in un regolatore di pressione differenziale? Selezionare ora il regolatore di pressione differenziale per la ventilazione

Perché è utile un regolatore di pressione differenziale nella ventilazione?

Se si osservano più da vicino gli impianti di ventilazione e climatizzazione, la pressione differenziale è uno dei parametri di misura più importanti in assoluto, perché non solo “misura” qualcosa, ma riflette indirettamente lo stato reale dell'impianto.

Infatti, l'aria viene trasportata attraverso il sistema e ogni componente che si trova nel flusso d'aria provoca una perdita di pressione. Questo è normale dal punto di vista costruttivo. Il problema sorge quando queste perdite di pressione cambiano, ad esempio a causa di sporcizia o condizioni operative dinamiche.

Le cause tipiche sono, ad esempio:

aumento dell'inquinamento del filtro (caso più classico)
modifica delle quantità d'aria / del flusso volumetrico
posizioni delle serrande, regolazione del ventilatore o condizioni di flusso sfavorevoli
canali o componenti sporchi
condizioni operative variabili (ad es. funzionamento diurno/notturno, carico parziale, picchi di carico)

Un regolatore di pressione differenziale correttamente installato rende visibili tali variazioni prima che il funzionamento dell'impianto peggiori in modo evidente. Ciò è importante per gli operatori perché influisce direttamente su:

consumo energetico
qualità dell'aria / comfort
costi di manutenzione
disponibilità dell'impianto

Pressione differenziale nell'aria e nella ventilazione: cosa viene effettivamente regolato?

Un regolatore di pressione differenziale considera sempre due punti di pressione e calcola in base ad essi:

Δp = p1 - p2

Attività tipiche di misurazione/controllo nella ventilazione:

1) Monitoraggio del filtro
Con l'aumento del carico del filtro, aumenta anche la perdita di pressione sul filtro. Un regolatore di pressione differenziale aiuta a riconoscere precocemente la condizione e a pianificare la manutenzione.

Vantaggi:

Evitare di sostituire inutilmente i filtri (troppo presto)
Evitare una ventilazione inefficiente (troppo tardi)
Volumi d'aria stabili con sistemi regolati
Riduzione dei costi operativi grazie all'ottimizzazione della manutenzione

2) Pressurizzazione nel condotto di ventilazione
Nei sistemi di condizionamento dell'aria, la pressione differenziale può essere utilizzata per stabilizzare i flussi d'aria, soprattutto con i flussi a volume d'aria variabile (VAV).

3) Aree di sottopressione/sovrapressione (zone di pressione)
Una differenza di pressione definita è fondamentale nelle aree sensibili:

Camere bianche e aree di laboratorio
Sale tecniche / sale interruttori
Vani scala (sistemi pressurizzati di protezione dal fumo - a seconda del sistema)
Sale di isolamento (ospedale)

Applicazioni tipiche nell'automazione degli edifici e nei BMS

Dal punto di vista dell'automazione degli edifici, un regolatore di pressione differenziale è più di un semplice sensore: fornisce uno stato di funzionamento che confluisce direttamente nelle tendenze, negli allarmi e nei processi di assistenza.
In pratica, i regolatori di pressione differenziale sono spesso utilizzati nelle seguenti applicazioni:

Monitoraggio dei filtri nei sistemi di condizionamento dell'aria
Monitoraggio dei filtri dell'aria di alimentazione e di scarico nei centri di climatizzazione

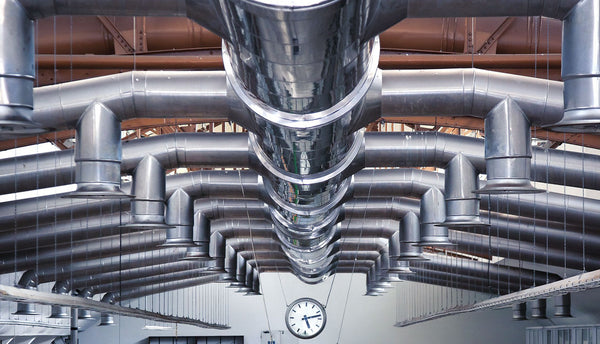

Misura della pressione differenziale nei condotti di ventilazione
Monitoraggio dei condotti dell'aria e dei ventilatori (ad es. "in funzione/non in funzione" indiretto)
Controllo delle zone di pressione in camere bianche o aree sensibili
Allarme BMS in caso di violazione dei valori limite (ad es. "Filtro chiuso", "Flusso d'aria instabile")

Questo è un vero vantaggio, soprattutto per gli edifici più grandi o gli impianti industriali, perché gli operatori possono non solo reagire, ma anche effettuare una manutenzione preventiva mirata.

Quali segnali e interfacce sono rilevanti nella pratica?

Molti utenti guardano innanzitutto al campo di misura o alla precisione quando effettuano un acquisto: è assolutamente corretto. Tuttavia, la questione è almeno altrettanto importante nell'automazione degli edifici:
In che misura il dispositivo può essere integrato nella struttura di automazione e BMS esistente?

A seconda dell'ambiente del sistema, questi sono tipicamente utilizzati:

Uscite analogiche (ad es. 0-10 V / 4-20 mA a seconda del dispositivo)
Valore limite/segnali di commutazione (ad es. per allarme filtro)
Comunicazione digitale nelle strutture BMS (a seconda dei requisiti del sistema)

Un aspetto importante è la scelta del protocollo di comunicazione. Modbus un sistema bus molto diffuso, consente di integrare perfettamente i pressostati differenziali nei sistemi esistenti. Sia attraverso le classiche connessioni Modbus cablate, sia con soluzioni wireless quali Wireless Modbus - Entrambi offrono un alto grado di flessibilità e una comunicazione affidabile nell'automazione degli edifici. Il punto cruciale: i valori della pressione differenziale non devono "essere solo lì da qualche parte", ma devono essere effettivamente utilizzabili nel BMS - per la registrazione delle tendenze, gli allarmi e la diagnostica.

Guida alla scelta: cosa cercare in un regolatore di pressione differenziale?

Se un regolatore di pressione differenziale nel condotto di ventilazione deve funzionare in modo affidabile a lungo termine, la scelta non è solo una questione di scheda tecnica. Nella pratica, la combinazione di campo di misura, installazione, mezzo e condizioni operative è spesso decisiva.

I punti seguenti sono particolarmente rilevanti:

Campo di misura adatto alla tecnologia di ventilazione
Nella ventilazione, le differenze di pressione sul filtro o nel condotto sono spesso significativamente inferiori rispetto ad altri mezzi. Un intervallo opportunamente selezionato è quindi fondamentale per ottenere valori stabili e significativi.

Posizione di montaggio e installazione
Che si tratti di un armadio elettrico, di un montaggio a parete o di un'installazione vicino al condotto, ciò influisce sulla qualità dell'installazione, dell'assistenza e della misurazione.

Mezzo: aria / gas non aggressivi vs. liquidi
Per le unità di ventilazione e i sistemi di trattamento dell'aria, la pressione differenziale viene solitamente misurata nell'aria (ad esempio sul filtro o nel condotto). In questo caso sono determinanti piccole differenze di pressione nell'ordine di pochi pascal fino alle perdite di pressione tipiche dei filtri.

Tuttavia, quando la pressione differenziale deve essere misurata in mezzi liquidi, le condizioni generali, come il livello di pressione, i tipi di connessione, la compatibilità con i mezzi e il concetto di tenuta e custodia, cambiano. In questi casi, si utilizzano sensori di pressione differenziale appositamente progettati.

Qui potete trovare le soluzioni più adatte per i supporti liquidi:
Scoprite i sensori di pressione differenziale per liquidi

Stabilità in condizioni operative dinamiche
I sistemi moderni raramente funzionano in modo statico. I buoni risultati di misura devono rimanere plausibili anche in presenza di variazioni di carico e influenze di flusso.

Parametrizzazione e facilità di assistenza
Un dispositivo offre vantaggi reali solo se i valori limite possono essere impostati in modo logico e il personale di assistenza riceve informazioni chiare nel BMS.

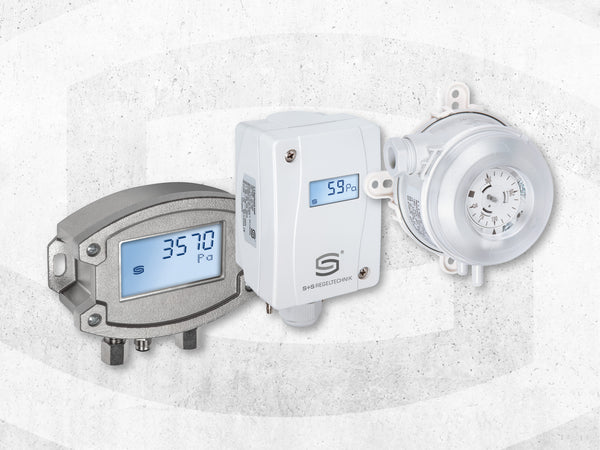

Selezionare ora il regolatore di pressione differenziale per la ventilazione

In molti progetti, la pressione differenziale compare solo quando i filtri sono costantemente occupati, i volumi d'aria non sono più adeguati o il BMS segnala solo i guasti. Questo è esattamente ciò che può essere evitato in una fase iniziale con un corretto monitoraggio della pressione differenziale e senza inutili complessità nel sistema.

Questo è esattamente il motivo per cui noi di S+S Regeltechnik i giusti dispositivi di campo. Il nostro Regolatore di pressione differenziale per la ventilazione e la tecnologia dell'aria sono progettati per coprire in modo affidabile i compiti di misura tipici dell'ambiente HVAC, dal monitoraggio dei filtri a quello delle zone di pressione, e possono essere integrati in modo semplice nel sistema di automazione dell'edificio. In questo modo si ottengono valori di misura chiari, tendenze comprensibili e una base affidabile per la manutenzione e il controllo.

NotaNell'automazione degli edifici, oltre alle applicazioni ad aria, ci sono anche casi in cui la pressione differenziale in mezzi liquidi da misurare, ad esempio nei sistemi idraulici o nei circuiti di raffreddamento. I campi di misura e i concetti di connessione sono diversi rispetto alla tecnologia di ventilazione. Qui potete trovare i trasmettitori di pressione adatti per i liquidi:
Trasmettitori di pressione / sensori di pressione differenziale per liquidi

Diff. Selezionare il regolatore di pressione

FAQ

A cosa serve un regolatore di pressione differenziale in un sistema di ventilazione?

Monitora e/o regola la differenza di pressione tra due punti, ad esempio prima/dopo un filtro nel condotto di ventilazione, per mappare lo stato del filtro o il mantenimento della pressione.

Un regolatore di pressione differenziale è la stessa cosa di un sensore di pressione differenziale?

I termini sono spesso utilizzati in modo intercambiabile. Tecnicamente, un sensore può solo misurare, mentre un controllore (a seconda del dispositivo) supporta anche valori limite, logica di commutazione o funzioni di controllo.

Quali sono i vantaggi dei regolatori di pressione differenziale nei sistemi di ventilazione?

Un regolatore di pressione differenziale offre vantaggi in termini di funzionamento, energia e manutenzione:

Rilevamento precoce dei filtri sporchi
Flusso d'aria stabile grazie al monitoraggio affidabile della pressione
Intervalli di manutenzione ottimizzati (monitoraggio delle condizioni)
Maggiore affidabilità operativa nei sistemi di condizionamento dell'aria
Migliore trasparenza nel sistema di gestione degli edifici (BMS)
Ideale per il retrofit e la modernizzazione di sistemi esistenti

Perché è necessaria la pressione differenziale per i filtri?

La pressione differenziale aumenta con l'aumentare della contaminazione del filtro. Ciò significa che la sostituzione del filtro può essere pianificata in base alle esigenze e che le prestazioni dell'aria del sistema rimangono stabili.

La pressione differenziale può essere analizzata nel BMS?

Sì, la pressione differenziale è un valore tipico del BMS. È ideale per la registrazione dei trend, gli allarmi (valore limite) e il monitoraggio delle condizioni.
