Что такое Modbus? Принцип работы, преимущества и применение в системе автоматизации зданий

Автор: Т. Граф | Дата: 14.08.2026

Modbus — это открытый протокол связи для обмена технологическими данными между устройствами автоматизации. Клиент — например, система управления зданием — запрашивает значения или состояния. Обращаемые серверы, такие как датчики, измерительные преобразователи или регуляторы, возвращают запрошенные данные или выполняют команду записи.

Протокол был разработан компанией Modicon в 1979 году для промышленных систем управления. Сегодня Modbus используется в промышленной автоматизации и автоматизации зданий, поскольку с его помощью устройства разных производителей можно подключать через последовательные линии или сети на базе Ethernet. Соответствующие радиорешения позволяют дополнительно подключать устройства Modbus к системе автоматизации по беспроводной связи.

Modbus определяет структуру запросов, порядок адресации устройств и областей данных, а также способы считывания и записи измеренных значений, состояний или заданных значений. Физический канал передачи данных не зависит от этого. Поэтому Modbus может использоваться, например, в виде Modbus RTU через RS-485 или Modbus TCP через Ethernet.

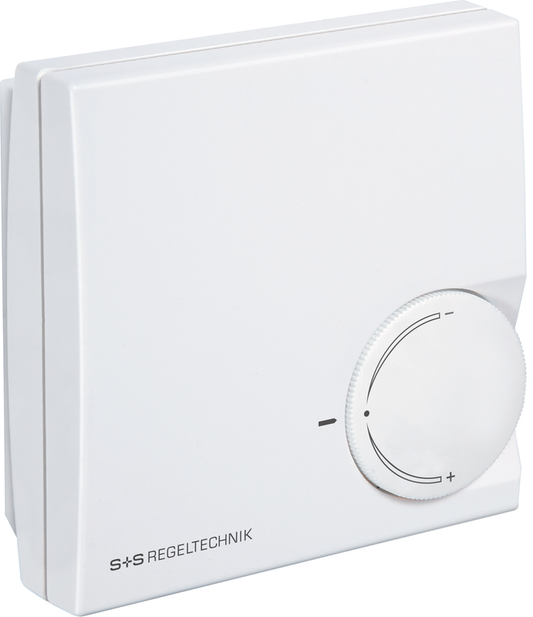

Наши датчики Modbus
Вернуться к блогу

Как работает Modbus?

Modbus работает по принципу «запрос-ответ». Клиент инициирует связь и направляет свой запрос на определённый сервер. Запрос содержит, в частности, требуемую функцию и адрес необходимого диапазона данных. Сервер обрабатывает запрос и отправляет в ответ запрошенные данные или подтверждение о выполнении команды.

В системе автоматизации зданий, например, система управления зданием может запросить у датчика температуры в помещении его текущее значение. Запрос адресуется нужному устройству и регистру, указанному в руководстве по эксплуатации устройства. Датчик отвечает сохраненным значением, которое система управления зданием интерпретирует на основании документации производителя и использует для отображения или регулирования.

  • Modbus — это протокол, а не линия

    Modbus относится к прикладному уровню и описывает обмен данными между устройствами. Физическое соединение при этом отделено от него. Modbus RTU часто передаётся по RS-485, тогда как Modbus TCP использует Ethernet и TCP/IP. Поэтому канал передачи и протокол нельзя приравнивать друг к другу.

  • «Клиент» и «сервер» вместо «мастер» и «ведомый»

    Клиент инициирует запрос, а адресованный сервер отвечает на него. В старых документациях по оборудованию для обозначения этого процесса часто по-прежнему используются термины «мастер» и «ведомый». Кроме того, при проектировании каждому устройству или участнику сети должно быть присвоено однозначное адреса.

Преимущества Modbus

  • Открыто документировано

    Спецификации и руководства по внедрению доступны через Modbus Organization.

  • Последовательный интерфейс или Ethernet

    Modbus RTU использует последовательную связь; Modbus TCP работает через сети TCP/IP.

  • Стандартизированные функции

    Коды функций определяют чтение и запись битов и регистров.

  • Совместимо с продукцией разных производителей

    Устройства различных производителей могут быть интегрированы, если интерфейс и модель данных совместимы.

  • Планируемое расширение

    Совместимых участников можно добавлять в рамках подходящей сетевой структуры.

  • Устройства взаимозаменяемы

    При совместимых интерфейсах и распределении регистров отдельные устройства можно заменить.

  • Возможна интеграция в существующие системы

    Modbus RTU и Modbus TCP можно интегрировать в существующие системы автоматизации.

  • Масштабируемость в соответствии с системной архитектурой

    Дополнительные сегменты, повторители или шлюзы позволяют строить более крупные системы.

Регистры Modbus и коды функций

Регистры — это адресуемые области данных устройства Modbus. В них могут храниться измеренные значения, уставки, рабочие состояния или параметры конфигурации. Стандарт различает отдельные битовые значения, так называемые Coils и Discrete Inputs, а также 16-битные Input- и Holding-регистры.

Код функции сообщает серверу, какая операция должна быть выполнена. Например, код функции 03 считывает Holding-регистры, а код функции 04 — Input-регистры. Какие регистры и функции поддерживает устройство, указано в его документации Modbus.

Адрес регистра, тип данных, масштабирование, единица измерения и порядок байтов должны рассматриваться совместно. Сохранённое сырое значение становится однозначным только тогда, когда руководство по устройству описывает, как его интерпретировать. Для 32-битных значений могут также потребоваться два последовательных 16-битных регистра и заданный порядок слов.

Содержание

Что такое Modbus RTU? Что такое Modbus TCP? Modbus ASCII и беспроводные решения Modbus Modbus в автоматизации зданий Избегайте типичных ошибок при Modbus Проводные датчики и измерительные приборы Modbus Modbus, Modbus-SD или W-Modbus? Вывод: выбрать Modbus в соответствии с инфраструктурой Часто задаваемые вопросы

Что такое Modbus RTU?

Modbus RTU — это бинарно кодированная последовательная реализация протокола Modbus. В автоматизации зданий для этого часто используется RS-485. Несколько устройств могут обмениваться данными вдоль правильно спроектированной шины; каждому участнику требуется уникальный адрес.

Для работоспособного соединения скорость передачи, чётность и стоповые биты у задействованных устройств должны совпадать. Также прокладка линии, топология и оконечные резисторы должны соответствовать установке. При последовательной передаче Modbus RTU обычно работает асинхронно и разделяет сообщения посредством определённых временных интервалов.

Что такое Modbus TCP?

Modbus TCP передаёт сообщения Modbus по TCP/IP и обычно применяется в Ethernet-базированных системах автоматизации. К устройствам обращаются по IP-адресам. Unit-ID может дополнительно обозначать подчинённого участника, например за шлюзом.

Modbus TCP облегчает интеграцию в существующие IP-инфраструктуры. Однако классический Modbus TCP не имеет встроенного шифрования и надёжной аутентификации. Поэтому устройства не следует делать незащищённо доступными из публичного интернета. Сегментация сети, межсетевые экраны и защищённый удалённый доступ являются частью подходящей концепции безопасности.

Modbus ASCII и беспроводные решения Modbus

Modbus ASCII кодирует данные в виде символов ASCII. Благодаря этому телеграммы легче просматривать при диагностике, однако по сравнению с бинарным представлением RTU для передачи той же информации требуется больше символов. В новых проектах по автоматизации зданий чаще более актуальны RTU и TCP; ASCII в основном встречается в существующих или специальных системных средах.

Данные Modbus можно также интегрировать через подходящие беспроводные решения и шлюз. Однако такое решение не является автоматически отдельным стандартом передачи данных Modbus Organization. Для совместимости, дальности связи и проектирования радиосети решающее значение имеют конкретная система, шлюз и поддерживаемые устройства.

Подробнее о W-Modbus

Modbus в автоматизации зданий

В автоматизации зданий Modbus соединяет полевые устройства с регуляторами, станциями автоматизации или системой диспетчеризации здания. Датчики предоставляют измеренные значения в цифровом виде, так что вышестоящие системы могут контролировать состояния, визуализировать значения и реализовывать стратегии регулирования.

Типичными измеряемыми величинами являются температура, относительная влажность, перепад давления, CO₂, VOC, мелкая пыль и воздушный поток. Также уставки, режимы работы и сообщения о состоянии могут передаваться через предусмотренные для этого регистры.

Цифровая связь может снизить затраты на прокладку и интеграцию по сравнению с исключительно звездообразной передачей отдельных аналоговых сигналов. Конкретная польза зависит от топологии, числа участников, длины линий и концепции системы. Modbus не экономит энергию автоматически; протокол предоставляет данные, на основе которых подходящая стратегия регулирования может работать более эффективно.

Откройте для себя проводные Modbus-датчики

Типичные ошибки при использовании Modbus

Поддержка Modbus сама по себе еще не гарантирует обмен данными между двумя устройствами. Способ передачи, параметры, функции и отображение данных должны совпадать на обеих сторонах.

При вводе в эксплуатацию в частности проверьте:

  • однозначные адреса устройств
  • скорость передачи, четность и стоповые биты
  • подключения A-/B согласно документации соответствующего производителя
  • структуру шины, ответвления и оконцевание
  • адрес регистра и возможный сдвиг адреса
  • код функции, тип данных и масштабирование
  • порядок байтов и слов для многосоставных значений
  • сегментацию сети и права доступа в Modbus TCP

Ответ об исключении или статус связи помогает диагностике, но не указывает автоматически на физическое место неисправности. Питание, линия, оконцевание и параметрирование по-прежнему должны проверяться систематически.

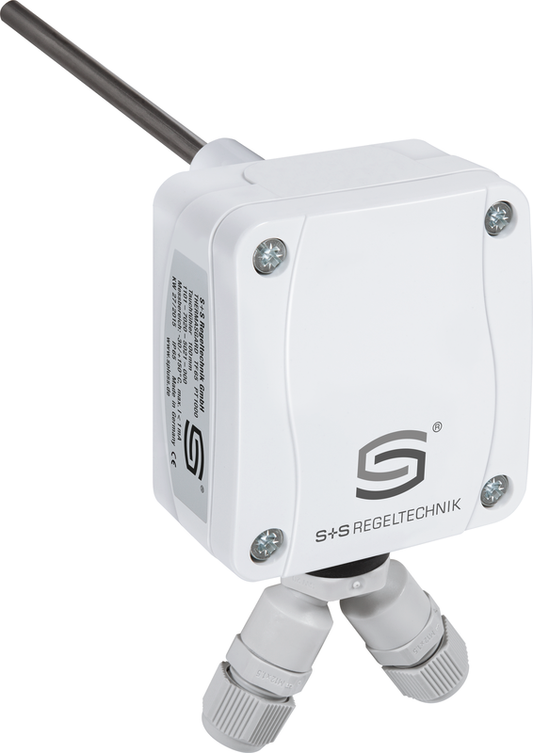

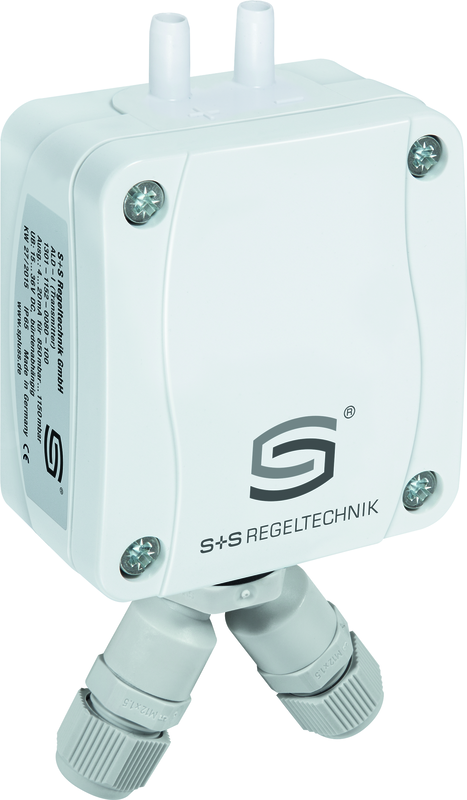

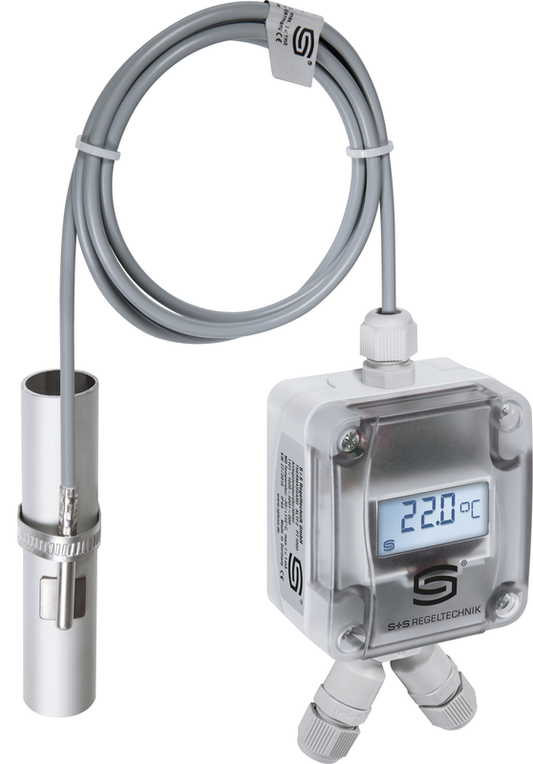

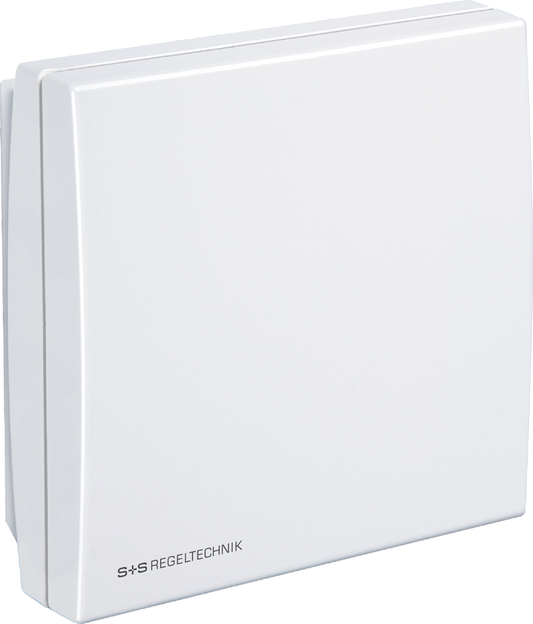

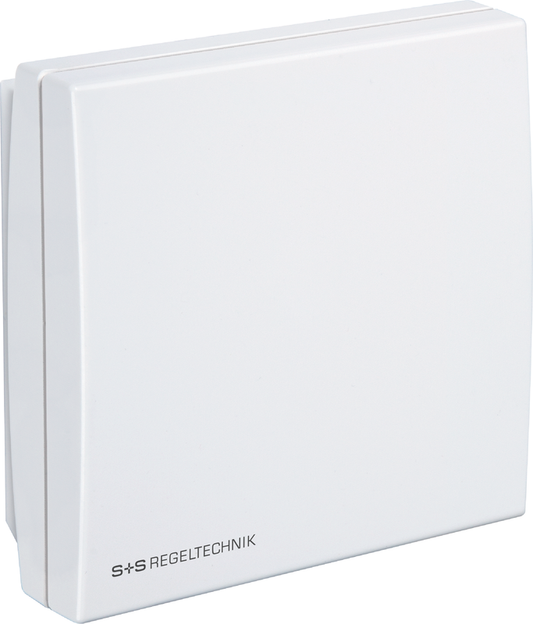

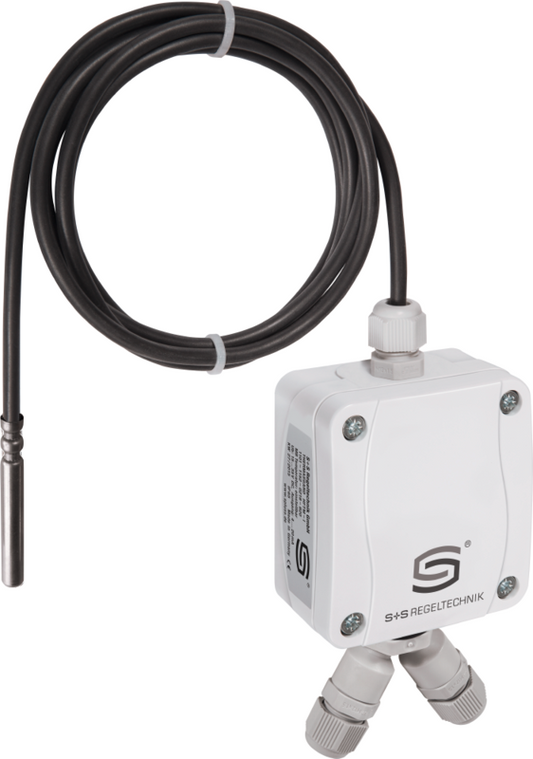

Проводные датчики и измерительные приборы Modbus

Посмотреть все

Modbus, Modbus-SD или W-Modbus?

Классические датчики S+S с Modbus — это проводные решения с гальванической развязкой. Они подходят для проектов, в которых электрическая развязка является частью предусмотренной концепции системы.

Modbus-SD — это оптимизированная по цене проводная линейка продукции для применений, в которых гальваническая развязка не требуется. Принцип связи остаётся Modbus RTU; различие заключается в исполнении устройства и предусмотренной области применения.

W-Modbus подходит для беспроводной модернизации и установок, в которых следует избегать шинных линий. Окончательный выбор зависит от электрической среды, существующей инфраструктуры, трасс кабелей и требований конкретного проекта.

Запросить техническую консультацию

Итог: выбирать Modbus в соответствии с инфраструктурой

Modbus — это проверенный протокол для обмена процессными данными в промышленной и зданийной автоматизации. Modbus RTU подходит для последовательных полевых шинных структур, тогда как Modbus TCP обеспечивает связь в сетях на базе Ethernet. Для надежной работы решающее значение имеют однозначные адреса, подходящие параметры связи и корректно задокументированное назначение регистров.

Для выбора продукции S+S предлагает проводные Modbus-датчики, ориентированную на снижение стоимости серию Modbus-SD, а также беспроводные решения W-Modbus. Какая версия подходит, зависит не только от протокола, но и от электрической среды и концепции монтажа.

Технические источники:

Часто задаваемые вопросы

В чём разница между Modbus RTU и Modbus TCP?

Modbus RTU передаёт компактные двоичные сообщения по последовательному соединению, часто RS-485. Modbus TCP передаёт сообщения Modbus через Ethernet и TCP/IP. Основные функции и диапазоны данных схожи; отличаются структура сети, адресация, формат кадров сообщений и ввод в эксплуатацию.

Modbus — это шинная система или протокол?

Modbus — это в первую очередь коммуникационный протокол прикладного уровня. Он может использоваться на различных каналах передачи. В случае Modbus RTU физическое шинное соединение часто реализуется на базе RS-485; в случае Modbus TCP передача осуществляется через сеть Ethernet и TCP/IP.

Какой кабель требуется для Modbus RTU?

Для Modbus RTU через RS-485 обычно используется подходящий витой кабель. Тип кабеля, экранирование, сечение, максимальная длина и оконечная нагрузка зависят от скорости передачи, уровня помех и требований производителя. Поэтому решающими являются указания по монтажу используемых устройств и актуальное руководство по реализации Serial Line.

Безопасен ли Modbus TCP?

Классический Modbus TCP сам по себе не обеспечивает шифрование или надежную аутентификацию участников. Поэтому он не должен быть доступен из общедоступного Интернета без защиты. Подходящими мерами являются сегментированные сети, межсетевые экраны, защищенные удаленные подключения и — при поддержке со стороны компонентов — Modbus Security с TLS

Чем отличаются Modbus, Modbus-SD и W-Modbus у S+S?

Классические устройства S+S с Modbus являются проводными и имеют гальваническую развязку. Modbus-SD также осуществляет проводную связь по Modbus RTU, но для решений с оптимизацией по стоимости отказывается от гальванической развязки. W-Modbus интегрирует подходящие датчики по беспроводной связи через шлюз в инфраструктуру автоматизации.
